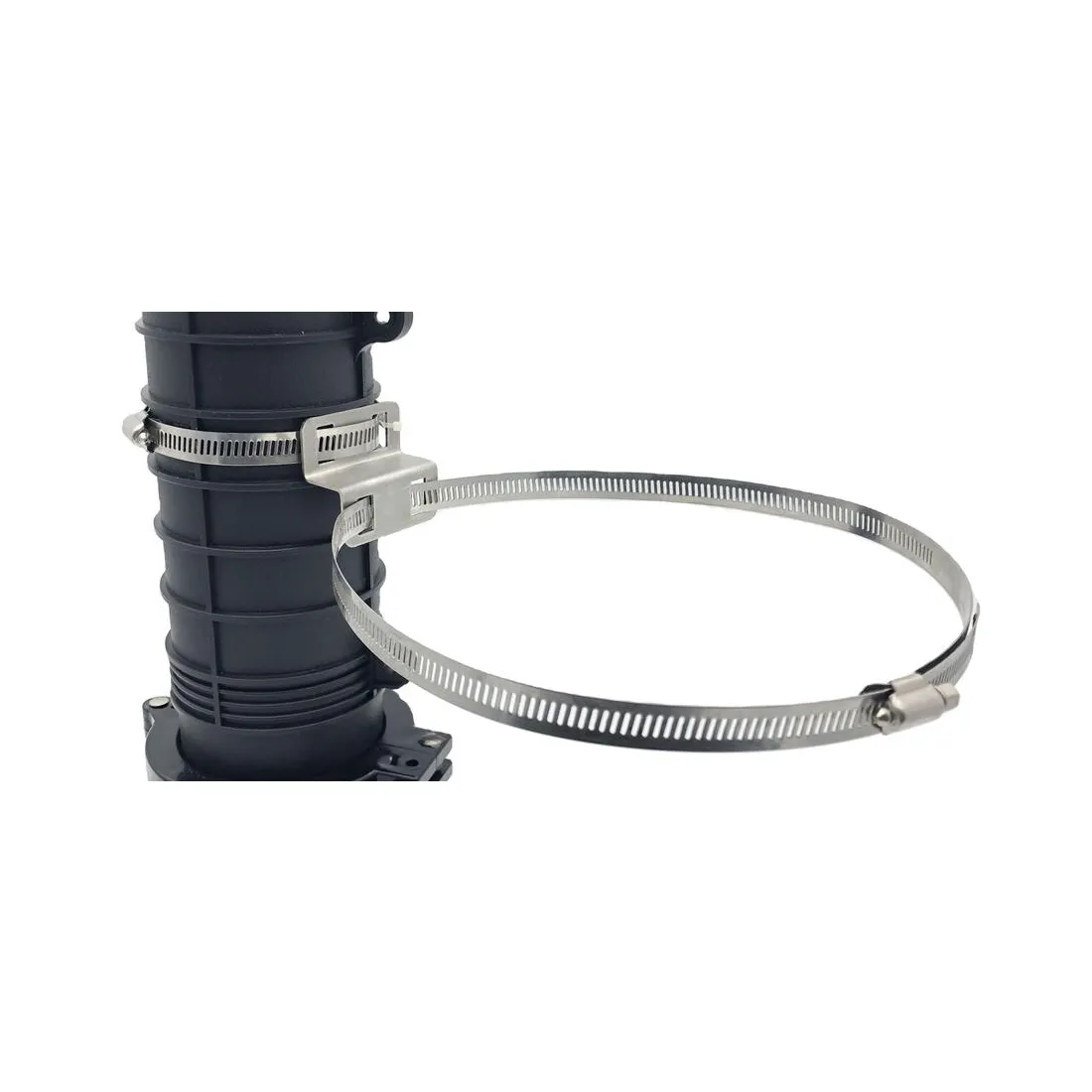

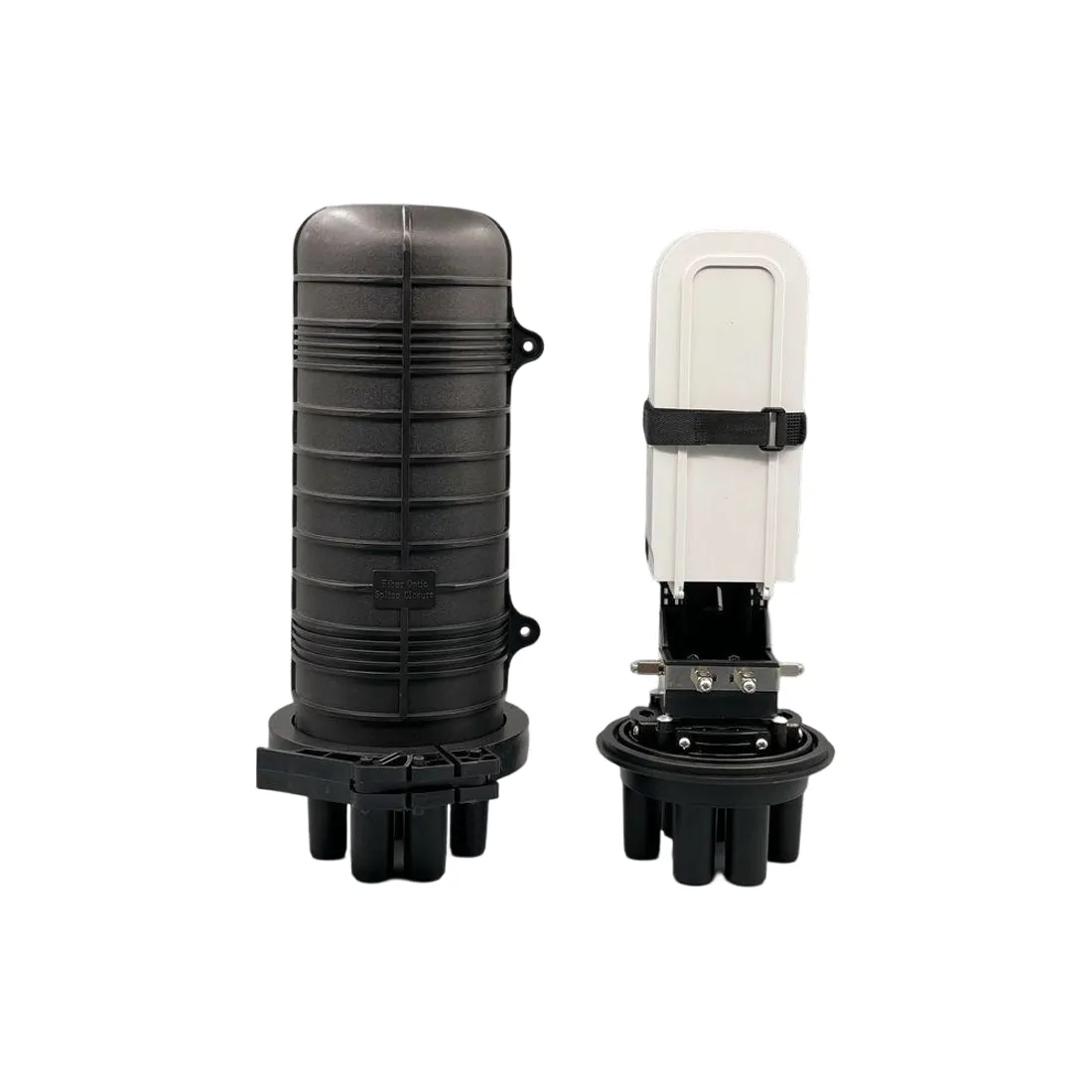

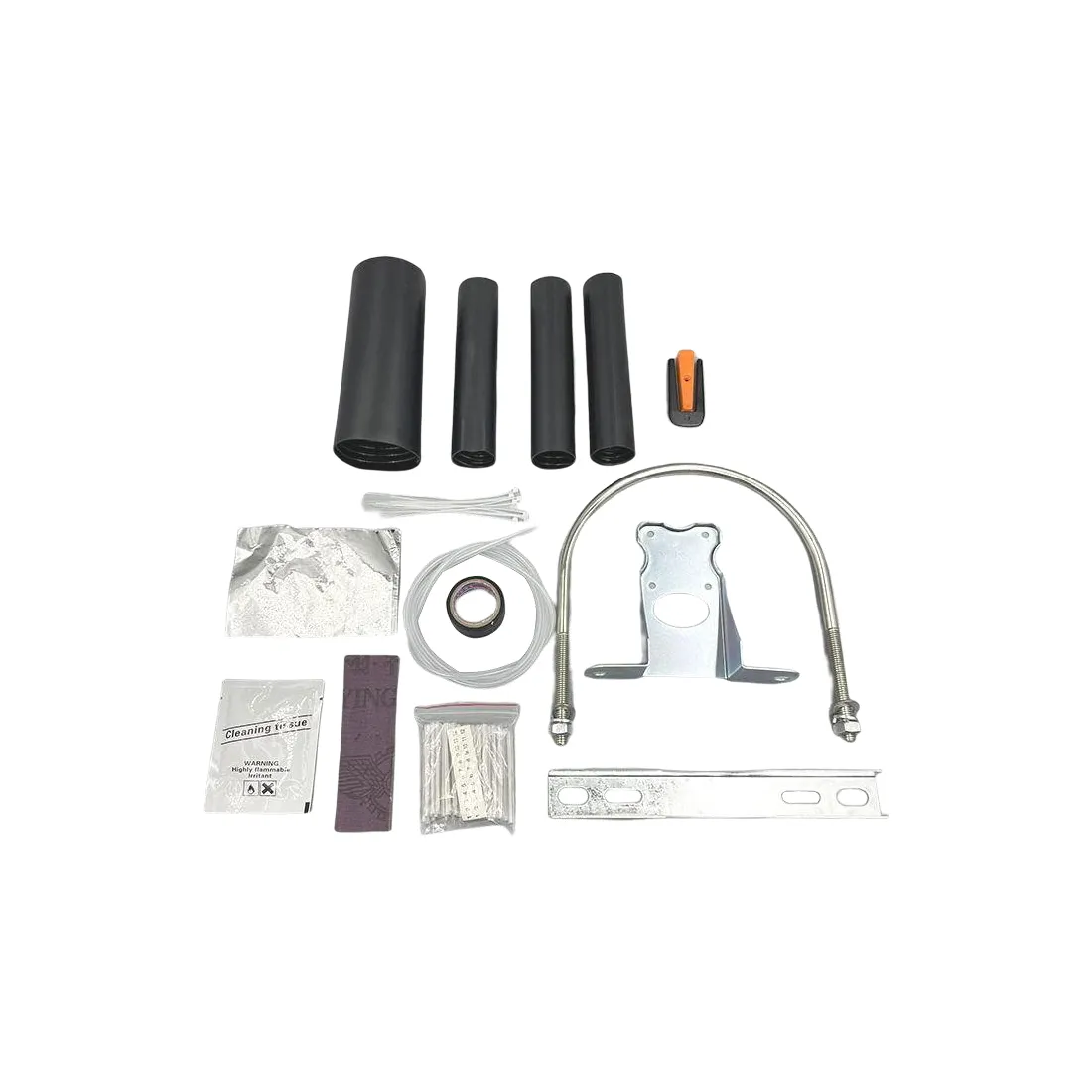

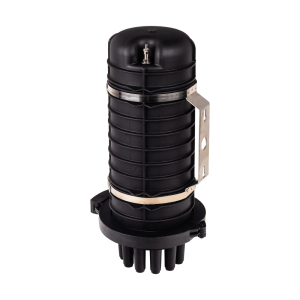

Муфта оптическая А-Оптик FOSC-400A4-48F

Назначение:
Оптический кабель типа ИК-Т-А (диэлектрический круглый, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяетсядля подвески на опорах ВЛС, между зданиями и сооружениями и в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,0кН.
Статическое растягивающее усилие - 0,3 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ИК/Т-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия стальной проволки. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Подвесной оптический кабель имеет форму восьмерки. В верхней части конструкции располагается стальная проволка. Обе части покрыты высокоплотным полиэтиленом и соединены друг с другом в единое целое. Оптические кабели, которые находятся под открытым небом, подвергаются воздействию перепадов температуры, ультрафиолета, дождя, снега и прочее. Эти факторы могут привести к их повреждению. Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальная проволка.
Наружная полимерная оболочка.

Параметры кабеля:
Температура эксплуатации, транспортировки и хранения кабеля - от минус 60 до +70 °С.
Температура прокладки кабеля не ниже 30 °С.
Допустимый статический радиус изгиба кабеля не менее 20-ти номинальных наружных диаметров.
Допустимое раздавливающее усилие - 0.3 кН/см.
Максимально-допустимое (динамическое) растягивающее усилие - 2.5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 14,5 кг .
Строительная длина - 6 км .
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ- скрутки вокруг центрального силового элемента – стеклопластикого прутка. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.

Оптический кабель типа ОКСНМ предназначен для подвески на опорах линий связи, контактной сети железных дорог. Конструкция кабеля обеспечивает устойчивость к механическим и климатическим воздействиям, характерным для внешней прокладки.

Описание конструкции:

• Центральный силовой элемент — стеклопластиковый пруток, придающий кабелю продольную прочность и устойчивость к растягивающим нагрузкам.
• Оптические волокна — размещены внутри свободных модулей, заполненных гидрофобным гелем, который защищает волокна от влаги и механических воздействий.
• Периферийные силовые элементы — стеклонити, равномерно распределённые вокруг модулей для дополнительного армирования и обеспечения прочности.
• Водоблокирующие нити — располагаются между элементами конструкции, препятствуют продольному распространению влаги внутри кабеля.
• Наружная оболочка — выполнена из светостабилизированного полиэтилена, стойкого к ультрафиолету, влаге, температурным перепадам и механическим воздействиям.

-60°С -> +70°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -60°С -> +70°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 3,0 кН
• Стойкость к раздавливающим усилиям - 300 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра

Предназначена для фиксации сварочных соединений и организации оптических волокон. Сплайс-кассета монтируется в оптические кроссы стандарта 19" ТМ SHIP/ Касета выполнена способом литья из прочного пластика. Габариты и конструктивные особенности спайс-кассет допускают укладку оптоволоконных полувитков больших радиусов.

Предназначена для фиксации сварочных соединений и организации оптических волокон. Сплайс-кассета монтируется в оптические кроссы стандарта 19" . Касета выполнена способом литья из прочного пластика. Габариты и конструктивные особенности спайс-кассет допускают укладку оптоволоконных полувитков больших радиусов.
Характеристика
1. Температура окружающей среды: -25℃~+65℃
2. Относительная влажность: ≤85% (30 ℃)
3. Атмосферное давление: 70~106кПа
4. Сопротивление изоляции: ≥2×10 МОм/500 В (постоянный ток)
5. материал -пластик
6. Радиус изгиба волокна гарантирован более 40 мм: ≥ 40 мм. Лоток для сращивания оптоволоконных кабелей с 24 жилами
7. Цвет-серый

Распределительная коробка А-Оптик, FTTH-FD211-24 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-24 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 24 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-330 × 275 × 100
Вес, кг -16,5
КОМПЛЕКТАЦИЯ
24 адаптеров SC/APC SM Simplex
24 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 10 мм. Вес какссеты 3,22 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, трубя, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 20 мм. Вес какссеты 5,3 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.
