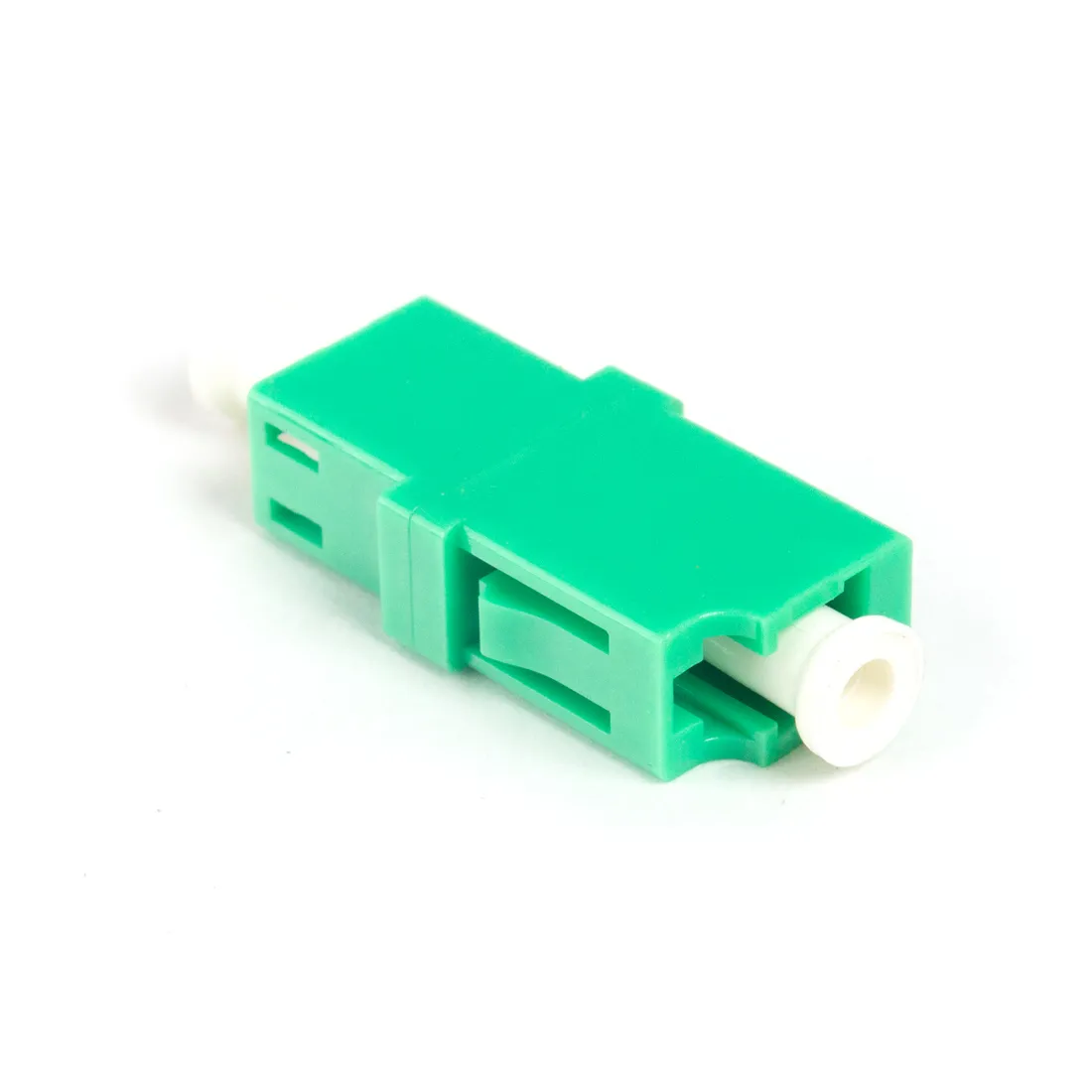

Адаптер А-Оптик AO-7023 LC/APC-LC/APC SM Simplex

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Оптический адаптер используется для соединения одинаковых или различных типов оптических разъёмов в волоконно-оптической системе. Он обеспечивает непрерывность оптического пути с минимальными потерями сигнала. Благодаря точному выравниванию торцов волокон, адаптер позволяет эффективно передавать световую энергию от одного волокна к другому, обеспечивая максимальную степень сопряжения с принимающим волокном и минимизируя влияние на систему при его включении в оптическую линию.
Оптический адаптер относится к категории пассивных оптических компонентов и широко применяется в телекоммуникационных сетях, сетях кабельного телевидения, пользовательских линиях связи и локальных вычислительных сетях (LAN).
Точно соединяя два разъема, оптические адаптеры обеспечивают максимальную передачу света и минимизируют потери сигнала. При этом они обладают такими преимуществами, как низкие потери при соединении, хорошая взаимозаменяемость и воспроизводимость. Оптический адаптер, также называемый соединителем (coupler), — это компактное устройство, предназначенное для соединения или оконцевания оптических кабелей или разъёмов между двумя волоконно-оптическими линиями.
Адаптеры А-Оптик обладают высокой огнестойкостью, низкими потерями при соединении, отличной надёжностью и широким диапазоном рабочих температур — это ваш лучший выбор.
Характеристика
Рабочая длина волны (нм):- 1310–1550 / 850–1300
Потери при вставке (дБ): -≤ 0.2
Возвратные потери (дБ):- UPC ≥ 60
Повторяемость (дБ): ≤ 0.2
Потери при чередовании (дБ): ≤ 0.2
Надёжность: Изменение после 500 циклов подключения/отключения менее 0.20 дБ
Материал корпуса: - пластик
Материал втулки: Керамика или металл
Рабочая температура (°C): -40 ~ +85
Температура хранения (°C): -40 ~ +85

Оптический адаптер используется для соединения одинаковых или различных типов оптических разъёмов в волоконно-оптической системе. Он обеспечивает непрерывность оптического пути с минимальными потерями сигнала. Благодаря точному выравниванию торцов волокон, адаптер позволяет эффективно передавать световую энергию от одного волокна к другому, обеспечивая максимальную степень сопряжения с принимающим волокном и минимизируя влияние на систему при его включении в оптическую линию.
Оптический адаптер относится к категории пассивных оптических компонентов и широко применяется в телекоммуникационных сетях, сетях кабельного телевидения, пользовательских линиях связи и локальных вычислительных сетях (LAN).
Точно соединяя два разъема, оптические адаптеры обеспечивают максимальную передачу света и минимизируют потери сигнала. При этом они обладают такими преимуществами, как низкие потери при соединении, хорошая взаимозаменяемость и воспроизводимость. Оптический адаптер, также называемый соединителем (coupler), — это компактное устройство, предназначенное для соединения или оконцевания оптических кабелей или разъёмов между двумя волоконно-оптическими линиями.
Адаптеры А-Оптик обладают высокой огнестойкостью, низкими потерями при соединении, отличной надёжностью и широким диапазоном рабочих температур — это ваш лучший выбор.
Характеристика
Рабочая длина волны (нм):- 1310–1550 / 850–1300
Потери при вставке (дБ): -≤ 0.2
Возвратные потери (дБ):- UPC ≥ 60
Повторяемость (дБ): ≤ 0.2
Потери при чередовании (дБ): ≤ 0.2
Надёжность: Изменение после 500 циклов подключения/отключения менее 0.20 дБ
Материал корпуса: - пластик
Материал втулки: Керамика или металл
Рабочая температура (°C): -40 ~ +85
Температура хранения (°C): -40 ~ +85

Назначение:
Оптический кабель типа ИК/Т-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия стальной проволки. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Подвесной оптический кабель имеет форму восьмерки. В верхней части конструкции располагается стальная проволка. Обе части покрыты высокоплотным полиэтиленом и соединены друг с другом в единое целое. Оптические кабели, которые находятся под открытым небом, подвергаются воздействию перепадов температуры, ультрафиолета, дождя, снега и прочее. Эти факторы могут привести к их повреждению. Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальная проволка.
Наружная полимерная оболочка.

Параметры кабеля:
Температура эксплуатации, транспортировки и хранения кабеля - от минус 60 до +70 °С.
Температура прокладки кабеля не ниже 30 °С.
Допустимый статический радиус изгиба кабеля не менее 20-ти номинальных наружных диаметров.
Допустимое раздавливающее усилие - 0.3 кН/см.
Максимально-допустимое (динамическое) растягивающее усилие - 2.5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 14,5 кг .
Строительная длина - 6 км .
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:

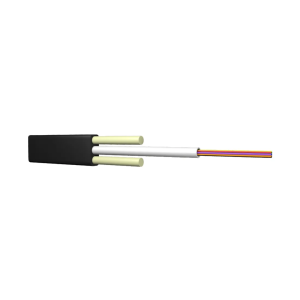

Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для подвески между зданиями и сооружениями, на опорах ВЛС, опорах контактной сети и автоблокировки электрифицированных железных дорог, на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля до 12 кВ.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,9кН.
Статическое растягивающее усилие - 1,9 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 3,2/6,9 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Анкерный зажим А-Оптик, АО-ODWAC-22S (металлический, быстросъемный), применяется для подвеса оптического плоского кабеля FTTH, ОКПК. Чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH). Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы. Зажим анкерный состоит из открытого корпуса с ребристой контактной поверхностью, клина с прикрепленной проволочной петлей и "терки" - перфорированной вставки, которая прокладывается между кабелем и клином. Конструкция зажима обеспечивает прочное крепление кабеля. Петля (внутренний размер 105 мм) зажима изготовлена из хромированной стали, возможно использование с узлами крепления типа «крюк».
Характеристика
Тип зажима-Анкерный
Тип кабеля -Плоский
Максимальный размер кабеля, ВхШ-5мм х 13мм
Пролет-30/50 м
Разрушающая нагрузка -0,5 кН
Длина корпуса-220 мм
Диаметр петли (внутренний) -12-14 мм
Материал - Нержавеющая сталь
Особенности конструкции:
• Самозатягивающейся клиновой механизм.
• Устойчивость к УФ-излучению и атмосферным воздействиям.
• Быстрый и простой монтаж на опору или крюк.
• Не требует предварительной подготовки кабеля.
Перед началом использования необходимо разобрать изделие, вставить оптический кабель далее установить вставку шероховатой частью к оболочке кабеля, затем установить клин, смонтировать в кронштейн и затянуть потянув за кабель и петлю.
