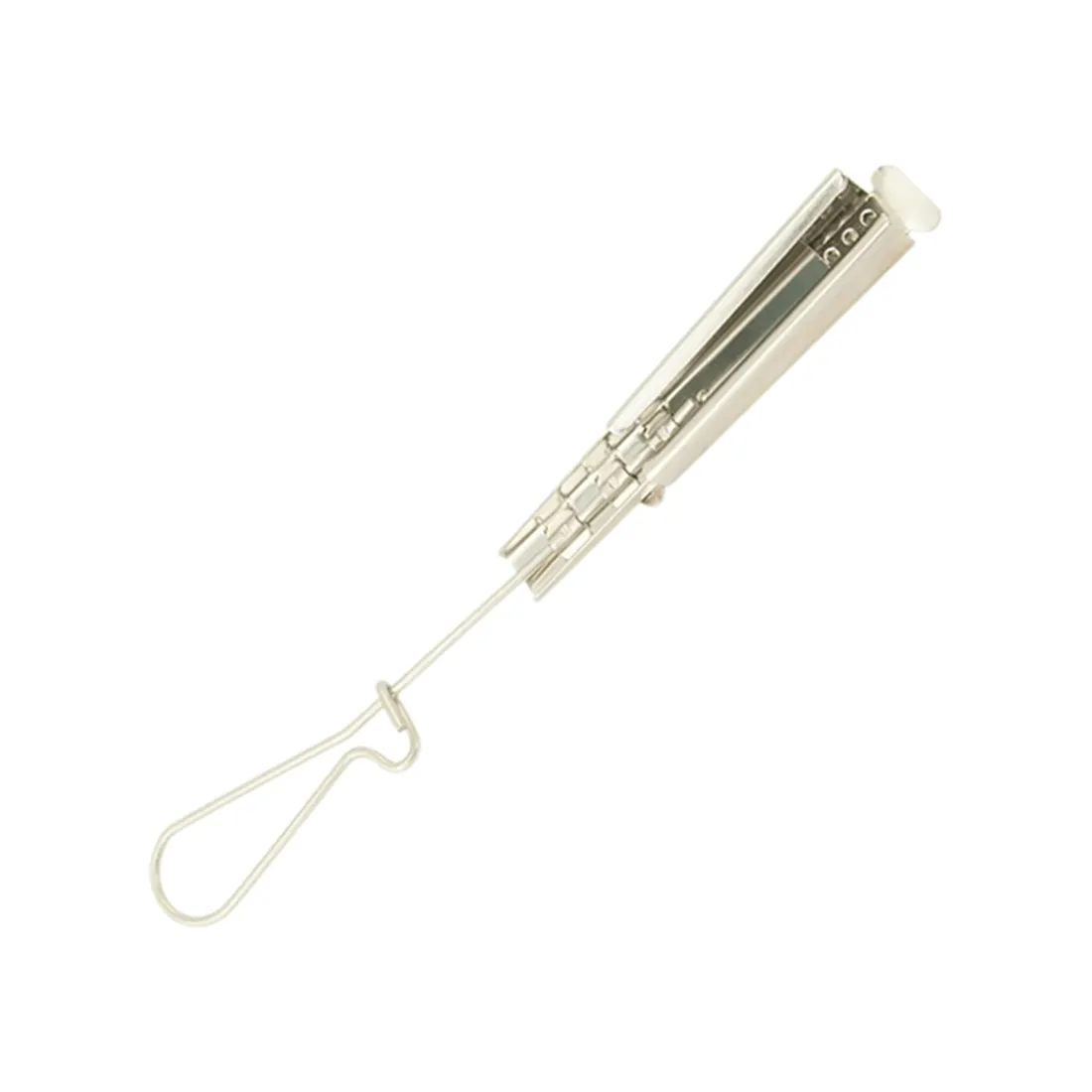

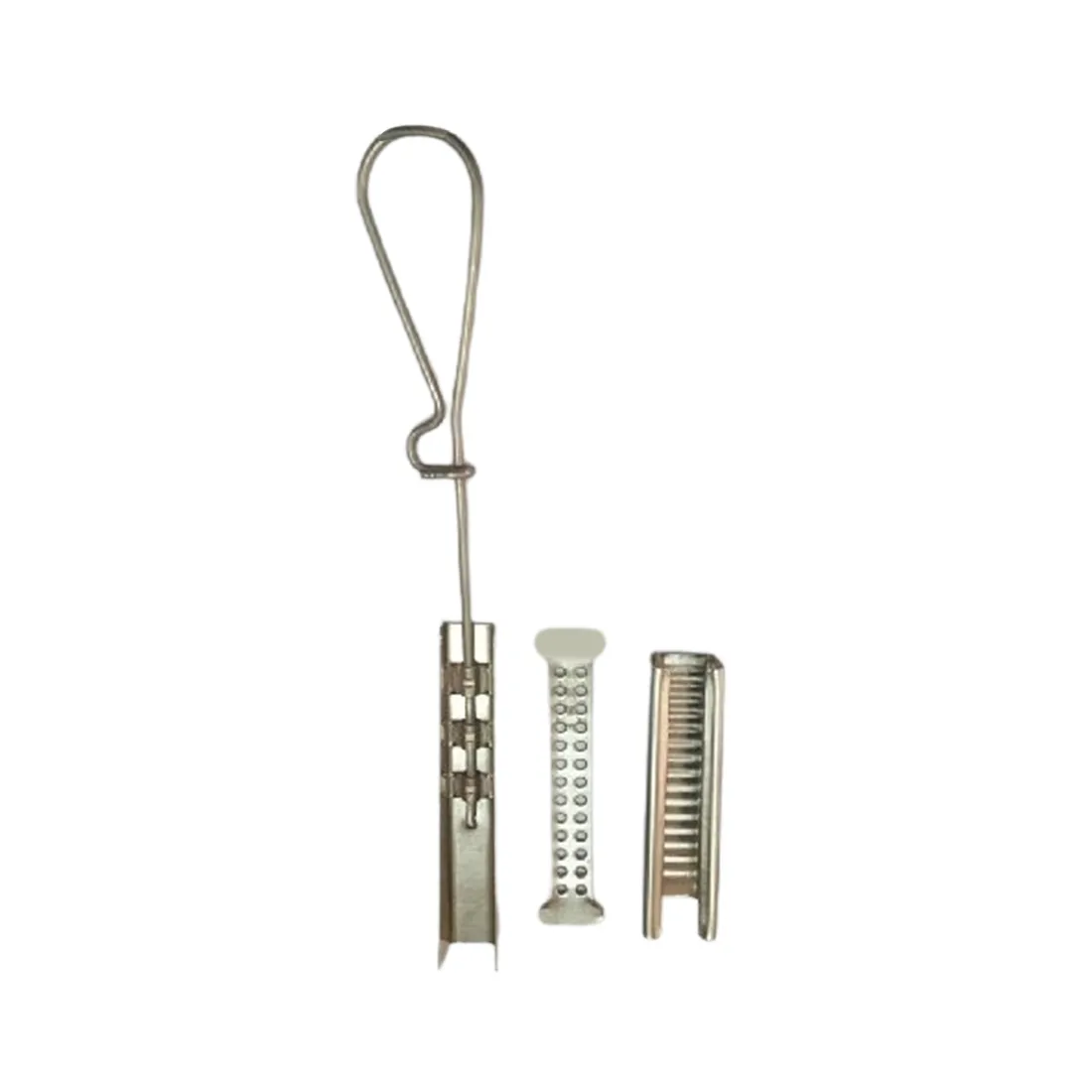

Анкерный зажим натяжной А-Оптик, АО-ODWAC-22S

Кабель оптоволоконный ОКТ-16 (G.652.D)-Т/СТ 3кН

Назначение:
Оптический кабель типа ОКТ-Т/СТ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями.
Описание конструкции:
Кабель состоит из сердечника-модуля из ПТБ. Внутри оптического модуля свободно уложены оптические волокна. Свободное пространство внутри оптического модуля заполнено гидрофобным заполнителем. Несущий элемент расположен продольно к сердечнику. Одновременно поверх сердечника и несущего элемента накладываются оболочки. Оболочки сердечника и несущего элемента соединены вдоль общей образующей и выполнены из полиэтилена высокой плотности. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
По требованию заказчика возможны опции:
Изменение стандартного цвета модуля и волокон.

Адаптер А-Оптик SC/APC-SC/APC SM Duplex

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Узел крепления А-Оптик АО УК-ОК-02
Узел крепления А-Оптик АО УК-ОК-02, предназначен для крепления оптического кабеля на промежуточных опорах ВЛ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений.
Конструкция позволяет крепить его на деревянных, бетонных и металлических опорах столбах при помощи дюбель гвоздей.
Конструкция прутка крюка позволяет крепить натяжные зажимы с разъемной петлей и с неразъемной петлей. Форма крюка предохраняет от случайного снятия.

Кабель оптоволоконный ИК-Т-А16-1.0 кН

Назначение:
Оптический кабель типа ИК-Т-А (диэлектрический круглый, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяетсядля подвески на опорах ВЛС, между зданиями и сооружениями и в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы-стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,0кН.
Статическое растягивающее усилие - 0,3 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Кабель оптоволоконный Кабель оптоволоконный ИК/Т-Т-А16-2,5 кН

Назначение:
Оптический кабель типа ИК/Т-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия стальной проволки. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Подвесной оптический кабель имеет форму восьмерки. В верхней части конструкции располагается стальная проволка. Обе части покрыты высокоплотным полиэтиленом и соединены друг с другом в единое целое. Оптические кабели, которые находятся под открытым небом, подвергаются воздействию перепадов температуры, ультрафиолета, дождя, снега и прочее. Эти факторы могут привести к их повреждению. Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальная проволка.
Наружная полимерная оболочка.

Параметры кабеля:
Температура эксплуатации, транспортировки и хранения кабеля - от минус 60 до +70 °С.
Температура прокладки кабеля не ниже 30 °С.
Допустимый статический радиус изгиба кабеля не менее 20-ти номинальных наружных диаметров.
Допустимое раздавливающее усилие - 0.3 кН/см.
Максимально-допустимое (динамическое) растягивающее усилие - 2.5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 14,5 кг .
Строительная длина - 6 км .
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Кабель оптоволоконный ИКБ-Т-А12-2,7кН

Назначение:
Оптический кабель типа ИКБ-Т…,применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунтах всех групп, кроме подверженных мерзлотным деформациям, а также в кабельной канализации, по мостам и эстакадам.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров - повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова - гидрофобный заполнитель.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2 кН.
Раздавливающее усилие - 0,4 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 54 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 6,6 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.

Кабель оптоволоконный ИК/Д-М4П-4-4 кН

Назначение:
Оптический кабель типа ИК/Д-М…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Кабель оптоволоконный Кабель оптоволоконный ИК/Д2-Т-24-1.4 кН

Назначение:
Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для подвески между зданиями и сооружениями, на опорах ВЛС, опорах контактной сети и автоблокировки электрифицированных железных дорог, на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля до 12 кВ.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,4кН.
Статическое растягивающее усилие - 0,9 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 3,2/6,9 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
