Кабель оптоволоконный ИК/Т-М4П-А24-6.0 кН

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Основные механические и климатические свойства:.
1.Максимально допустимое раздавливающее усилие-не менее - 3,1 кН/100мм.
2.Стойкость к ударной нагрузке-не менее 5 Дж.
3.Минимальный радиус изгиба кабеля -20 x D кабеля .
4.Диапазон рабочей температуры-от -60 oC до +70 oC .
5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC .
6.Диапазон температуры во время прокладки-от -30 oC до +50 oC .
7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации.

Назначение:

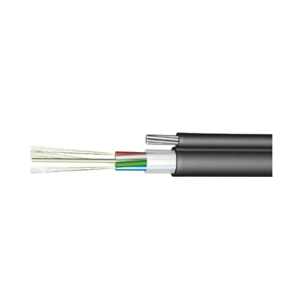

Оптический кабель типа ОКЛм…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняются гидрофобным заполнителем. Поверх ленточной брони накладывается полиэтилен высокой плотности.
По требованию заказчика в

Назначение:
Оптический кабель типа ОКЛм…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняются гидрофобным заполнителем. Поверх ленточной брони накладывается полиэтилен высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующей материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.

Назначение:
Оптический кабель типа ОКТ-Т/СТ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями.
Описание конструкции:
Кабель состоит из сердечника-модуля из ПТБ. Внутри оптического модуля свободно уложены оптические волокна. Свободное пространство внутри оптического модуля заполнено гидрофобным заполнителем. Несущий элемент расположен продольно к сердечнику. Одновременно поверх сердечника и несущего элемента накладываются оболочки. Оболочки сердечника и несущего элемента соединены вдоль общей образующей и выполнены из полиэтилена высокой плотности. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
По требованию заказчика возможны опции:
Изменение стандартного цвета модуля и волокон.

Назначение:

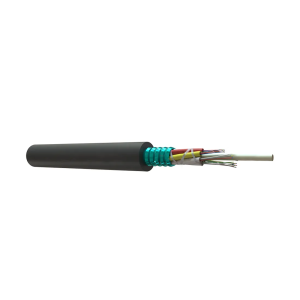

Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог.
Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок.
Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из:
Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток.
Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации.
Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки.
Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена.
Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации.
Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности.
Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий.
Преимущества и особенности оптики для кабельной канализации
К достоинствам изделия относится:
Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях.
Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника.
Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам.
Описание конструкции:
Сердечник - повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) - стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Гидроизоляция сердечника - гидрофобный заполнитель.
Обёртка скрутки - ПЭТ лента.
Обмотка сердечника - полиэстеровые нити.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2,2 кН.
Раздавливающее усилие - 0,4 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 92 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 9,3 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:

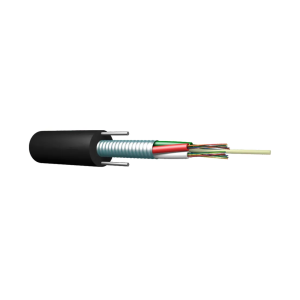

Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог.
Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок.
Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из:
Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток.
Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации.
Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки.
Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена.
Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации.
Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности.
Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий.
Преимущества и особенности оптики для кабельной канализации
К достоинствам изделия относится:
Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях.
Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника.
Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам.
Описание конструкции:
Сердечник - центральная трубка (ОМ).
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2,2 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 78 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 8,4 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог.
Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок.
Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из:
Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток.
Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации.
Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки.
Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена.
Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации.
Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности.
Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий.
Преимущества и особенности оптики для кабельной канализации
К достоинствам изделия относится:
Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях.
Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника.
Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам.
Описание конструкции:
Сердечник - центральная трубка (ОМ).
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2,2 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 75 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 8,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

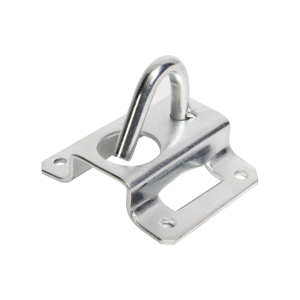

Узел крепления А-Оптик УК-01, предназначен для поддерживающего крепления ОК на промежуточных опорах ВЛ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений. Конструкция узла позволяет крепить его на деревянных, бетонных и металлических опорах стобах при помощи ленты из нержавеющей стали и скреп. Форма крюка позволяет надежно крепить зажим.
Выполнен из прочного и долговечного материала, способного много лет выдерживать дождь или солнечные лучи. Толщина стали 3,0 мм. Диаметр прутка 8 мм. Максимально допустимая нагрузка 1,5кН. Габаритные размеры 65*62*56мм. Вес 0,11кг. Температура эксплуатации от -60 до 40С. Материал-оцинкованная сталь .

Назначение:

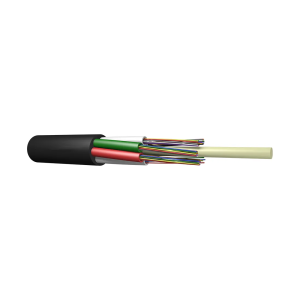

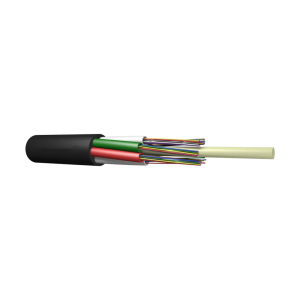

Оптический кабель типа ИК-…, изготавливаемый по ТУ 3587-005-66254127-2014,применяется для прокладки в кабельной канализации, на мостах и эстакадах, в защитных пластмассовых трубах (ЗПТ), в том числе методом пневмопрокладки.
Укладка волоконно-оптического кабеля в трубы может осуществляться ручным способом, механизированным или методом пневмозадувки. Последний метод пользуется все большей популярностью, поскольку он более удобен, экономичен и требует меньше затрат времени по сравнению с остальными. Он особенно актуален при прокладке кабеля большой длины. При помощи специального оборудования для задувки оптического кабеля в пластмассовой трубе образуется сильный воздушный поток, позволяющий кабелю находиться в подвешенном состоянии, исключая его трение об внутренние края. Метод пневматической задувки кабеля позволяет укладывать магистральные линии длиной до 2 километров. Мы рекомендуем купить оптический кабель для пневмозадувки стандартной конструкции, которая состоит из:
центрального силового элемента, выполненного из стеклопластикового гибкого прутка;
оптическое волокно в специальной прочной оболочке;
наружной защитной оболочке из полиэтилена высокой плотности.
Такой вид кабеля отличается минимальным весом и доступной ценой, при этом имеет длительный срок эксплуатации не менее 25 лет.
Описание конструкции:
Сердечник - повив из 5 оптических модулей (ОМ).
Осевой элемент (ОЭ) - стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Гидроизоляция сердечника - гидрофобный заполнитель.
Обёртка скрутки - ПЭТ лента.
Обмотка сердечника - полиэстеровые нити.
Дополнительные элементы - усиливающие стеклонити.
Наружная полимерная оболочка..
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 1,36 кН.
Раздавливающее усилие - 0,2 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 57 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 8 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
