Кабель оптоволоконный ОКЛм-0,22-36П-2,7 кН

Назначение:
Оптический кабель типа ИК/Т-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия стальной проволки. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Подвесной оптический кабель имеет форму восьмерки. В верхней части конструкции располагается стальная проволка. Обе части покрыты высокоплотным полиэтиленом и соединены друг с другом в единое целое. Оптические кабели, которые находятся под открытым небом, подвергаются воздействию перепадов температуры, ультрафиолета, дождя, снега и прочее. Эти факторы могут привести к их повреждению. Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальная проволка.
Наружная полимерная оболочка.

Параметры кабеля:
Температура эксплуатации, транспортировки и хранения кабеля - от минус 60 до +70 °С.
Температура прокладки кабеля не ниже 30 °С.
Допустимый статический радиус изгиба кабеля не менее 20-ти номинальных наружных диаметров.
Допустимое раздавливающее усилие - 0.3 кН/см.
Максимально-допустимое (динамическое) растягивающее усилие - 2.5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 14,5 кг .
Строительная длина - 6 км .
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ- скрутки вокруг центрального силового элемента – стеклопластикого прутка. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.

Назначение:
Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Предназначена для фиксации сварочных соединений и организации оптических волокон. Сплайс-кассета монтируется в оптические кроссы стандарта 19" . Касета выполнена способом литья из прочного пластика. Габариты и конструктивные особенности спайс-кассет допускают укладку оптоволоконных полувитков больших радиусов.
Характеристика
1. Температура окружающей среды: -25℃~+65℃
2. Относительная влажность: ≤85% (30 ℃)
3. Атмосферное давление: 70~106кПа
4. Сопротивление изоляции: ≥2×10 МОм/500 В (постоянный ток)
5. материал -пластик
6. Радиус изгиба волокна гарантирован более 40 мм: ≥ 40 мм. Лоток для сращивания оптоволоконных кабелей с 24 жилами
7. Цвет-серый

Подвесной зажим предназначен для подвеса круглых самонесущих оптических кабелей типа ADSS и других аналогичных кабелей при строительстве линий связи. Конструкция зажима включает корпус из оцинкованной стали и вставку из термопластичной резины (TPR), которая обеспечивает надёжное удержание кабеля без повреждения оболочки. Зажим обладает высокой механической прочностью, устойчивостью к коррозии, ультрафиолетовому излучению, воздействию кислот и щелочей, что гарантирует его долговечность при эксплуатации в различных климатических условиях. Установка проста и не требует специальных инструментов: зажим фиксируется на опоре с помощью нержавеющей бандажной ленты, кронштейнов или пигтейл-крючков. Конструкция с саморегулирующимся клином и сменными вставками позволяет использовать зажим для широкого диапазона диаметров кабеля (Ø8 до 12мм) и обеспечивает равномерное распределение нагрузки. Зажимы данного типа применяются при подвесе ADSS-кабелей на промежуточных опорах на прямых участках трассы с пролетами до 150 м.
Характеристики:
Материал изделия: термопластичная резина + оцинкованная сталь (TP-RL + GS)
Размер изделия: 135 × 80 × 35 мм
Разрушающее усилие на разрыв: 3,8 кН
Масса одного изделия: 158 г
Диаметр применяемого кабеля: Ø 8–12 мм
Особенности:
Высокая прочность на разрыв и стабильность.
Специальный фиксирующий метод с использованием мягкой резины TPR.
Саморегулирующийся клин.
Подходит для широкого диапазона диаметров кабеля от 3 до 20 мм.
Высокая стойкость к коррозии, кислотам и щёлочам.
Простая и быстрая установка, без необходимости в дополнительных инструментах.
Возможность зажима нескольких жил при использовании кабеля малого диаметра.
Высокое качество при конкурентной цене.
Отличная устойчивость к воздействиям окружающей среды.
Эффективная фиксация кабеля благодаря конической клиновой системе.
Лёгкость монтажа: достаточно использовать нержавеющие бандажные ленты, крючки «пигтейл» или кронштейны для крепления на опору или стену.
Широкий диапазон захвата и высокая механическая стойкость.

Поддерживающий промежуточный зажим А-Оптик АО-SSC используются для подвеса самонесущих оптических кабелей и кабелей типа “8” на на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°. (разрушающая нагрузка 8Кн) .
Состоит состоит из двух стальных оцинкованных пластин с вставками из УФ-стойкого термопластика. Дугообразные канавки позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25°. В зависимости от диаметра несущего троса, зажим размещают малой или большой канавкой вниз. В натяжном зажиме SSC в пластиковых соединительных пластинах имеются отверстия диаметром 15 мм. Зажим крепится на деревянных, железобетонных или металлических опорах любого диаметра при помощи стальной ленты или болта
Диаметр закрепляемого несущего элемента волоконно-оптического кабеля составляет 4-5 и 5-9 мм в зависимости от стороны крепления,
Основные особенности :
-Поддерживающий промежуточный зажим А-Оптик АО-SSC имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса по изоляции от 4 до 9мм (4-5мм в малой и 6-9 мм в большой);
-зажим можно устанавливать на опорах всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах).
-винты затягиваются с помощью шестигранного ключа;
-пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля);
-стальные пластины имеют два опорных отверстия для подвески раскаточного ролика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух анкерных зажимов;
-детали из нейлона обеспечивают электрическую изоляцию до 4 кВ между несущим тросом кабеля и зажимом (опорой).

Созданный для современных специалистов по волоконно-оптическим сетям, этот компактный и лёгкий прибор объединяет четыре основные функции в одном портативном устройстве: измеритель оптической мощности, частотный тестер, визуальный локатор повреждений и тестер целостности RJ-45.
Измеритель оптической мощности обеспечивает точные измерения на наиболее распространённых длинах волн, что гарантирует комплексное тестирование различных конфигураций оптоволоконных линий. Визуальный локатор повреждений и тестер RJ-45 расширяют функциональность прибора, позволяя решать широкий спектр задач по диагностике сетей и кабельных соединений.
Эффективность и простота использования - ключевые преимущества V30X. Большой, чёткий дисплей повышает удобство работы и делает управление прибором интуитивно понятным даже для специалистов с минимальной подготовкой. Оснащённый современным разъёмом USB-C для зарядки, тестер обеспечивает быструю готовность к работе и высокую производительность.
Независимо от условий эксплуатации — в полевых условиях или в лаборатории — INNO V30X является незаменимым инструментом в арсенале волоконно-оптического специалиста, обеспечивая надёжные измерения и оптимизированные рабочие процессы в любой среде. Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длины волн: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 нм
Единицы измерения: dBm, mW, W, nW
Частоты модуляции: 270 Гц / 1 кГц / 2 кГц
Диапазон измерений: от −70 dBm до +10 dBm (опционально: от −50 dBm до +26 dBm)
Мощность передатчика (лазера VFL): 1 мВт (650 нм)
Диапазон радиочастот: N/A или «не применимо»
Погрешность: ±5 %
Разрешение: 0,01 dBm
Тип сенсора: InGaAs
Линейность: ±2 %
Визуальный локатор повреждений (VFL)

Длина волны: 650 нм ±15 нм
Выходная мощность: 1 мВт
Режимы работы:
постоянное свечение
медленное мигание
быстрое мигание
Тест целостности линии: быстрый / медленный режим (0,5 / 1 сек)
Автоотключение: ВКЛ / ВЫКЛ
Питание

Источник питания: литий-ионный аккумулятор 3,7 В
Интерфейс зарядки: USB Type-C
Ёмкость аккумулятора: 700 мА·ч (перезаряжаемый)
Физические характеристики

Вес: 250 г
Габариты: 128 × 61 × 32 мм (В × Ш × Г)
Условия эксплуатации

Рабочая температура: от −10 °C до +60 °C
Температура хранения: от −20 °C до +70 °C
КОМПЛЕКТАЦИЯ
Многофункциональный тестер оптического волокна V30X-1 шт.
Кабель USB-C — USB-C-1 шт.
Руководство по эксплуатации-1 шт.
Транспортировочная сумка-1 шт.

Material
Non-toxic medical polystyrene

Testing
MEA+, LAL and SMA by batch number

smART Features
Now there is a place for marking on the side wall of the cup (this was not possible due to the 360 degree grid of the previous version)
The new design improves the handling of both the cup and its lid, making the product more user-friendly

Назначение:

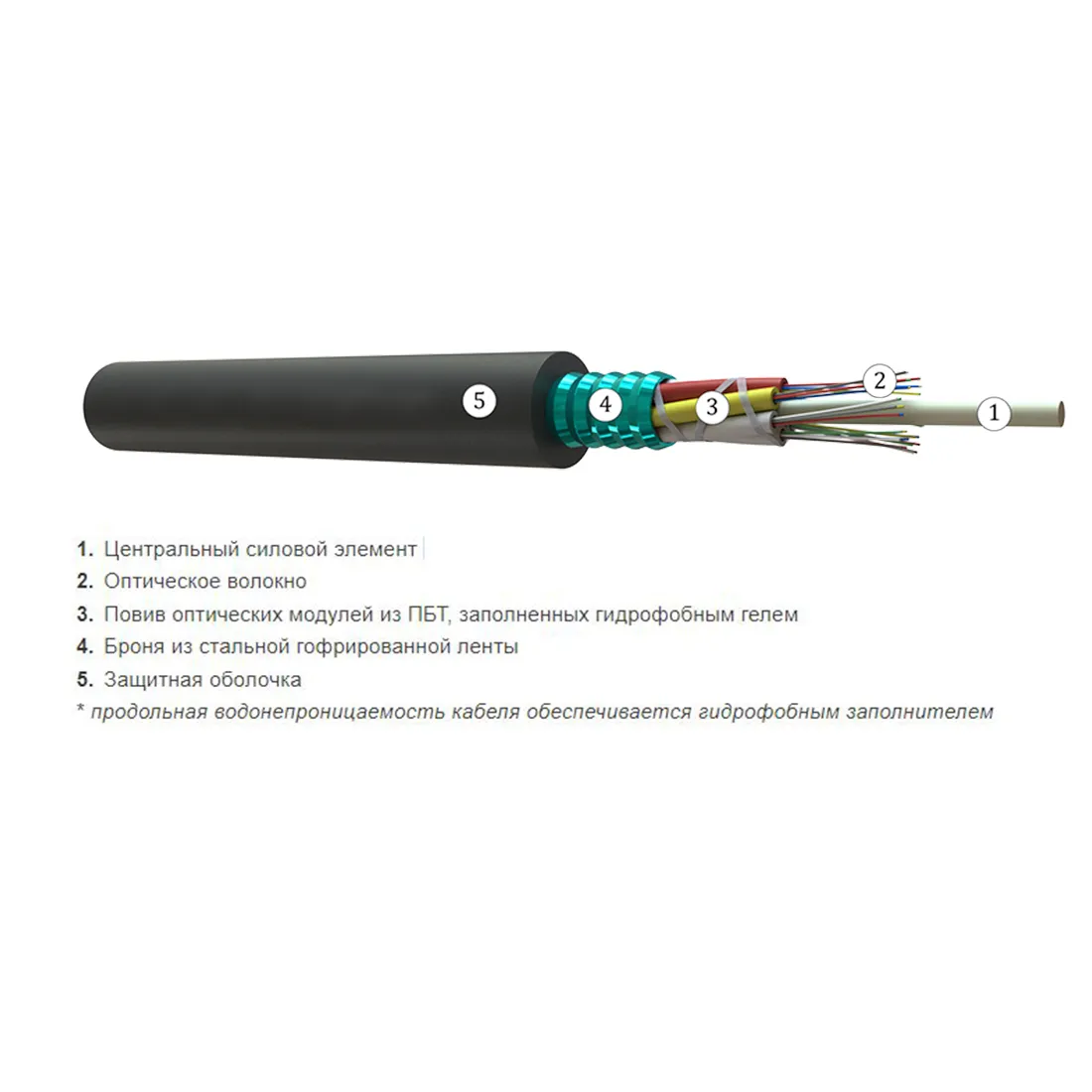

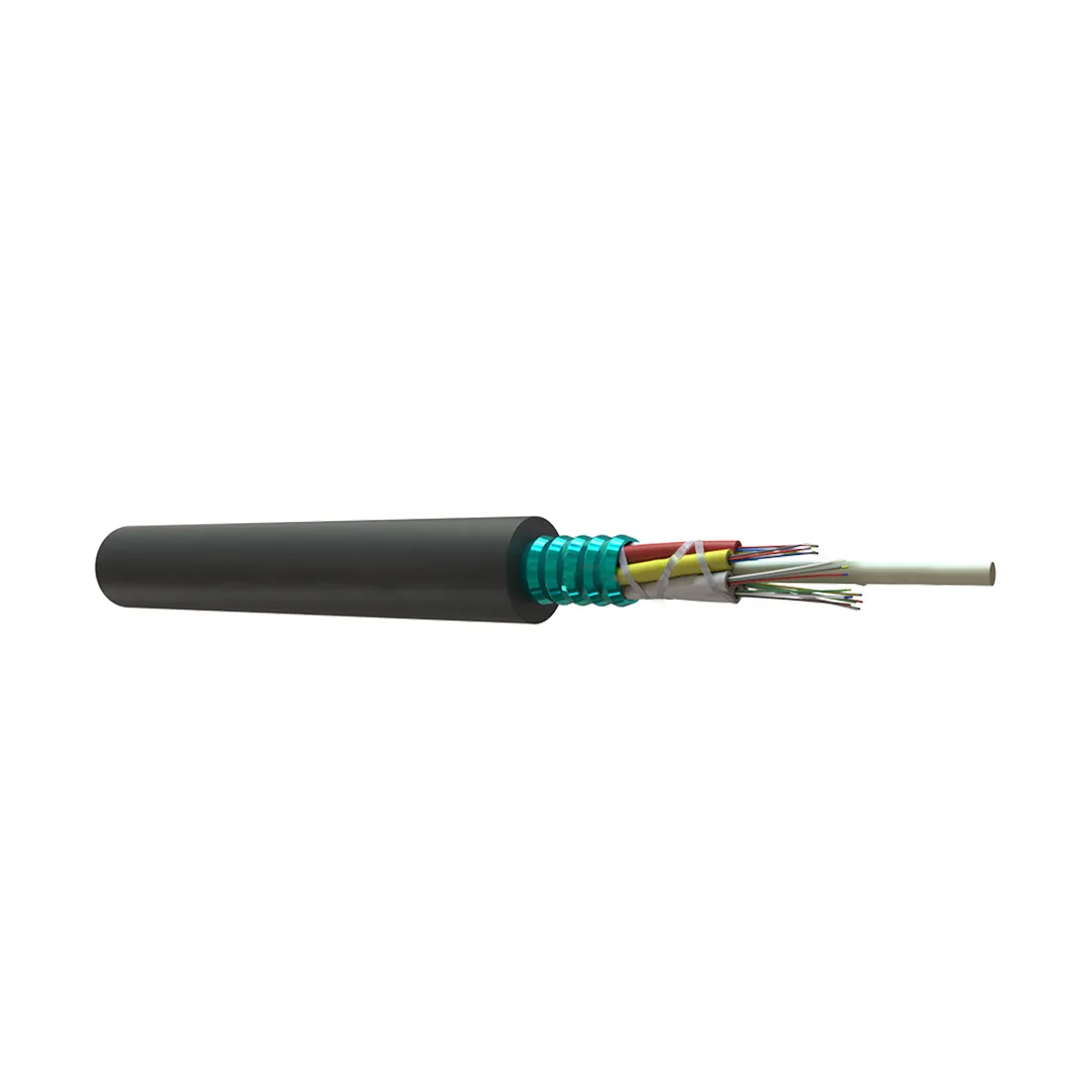

Оптический кабель типа ОКЛм…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.

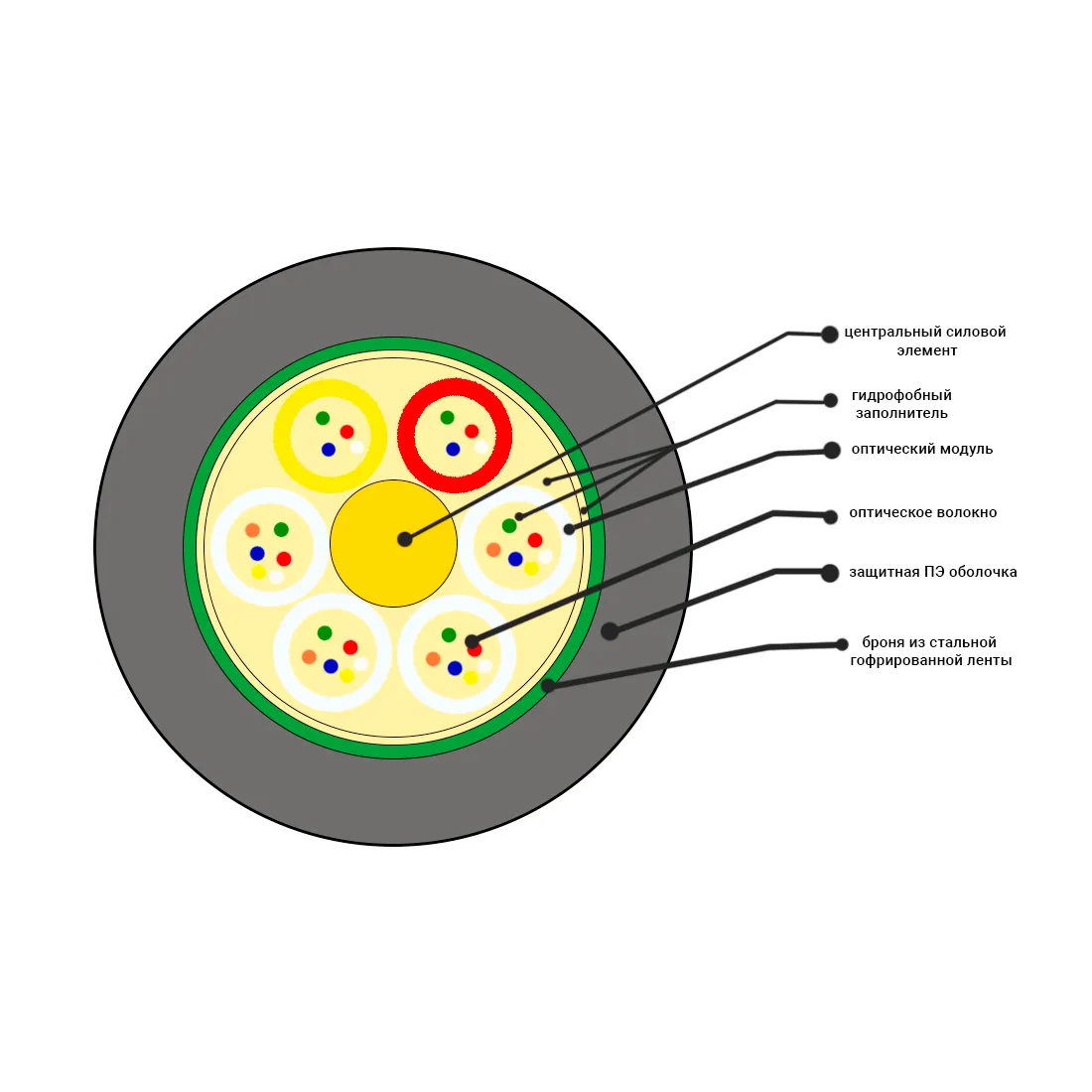

Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняются гидрофобным заполнителем. Поверх ленточной брони накладывается полиэтилен высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующей материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.
