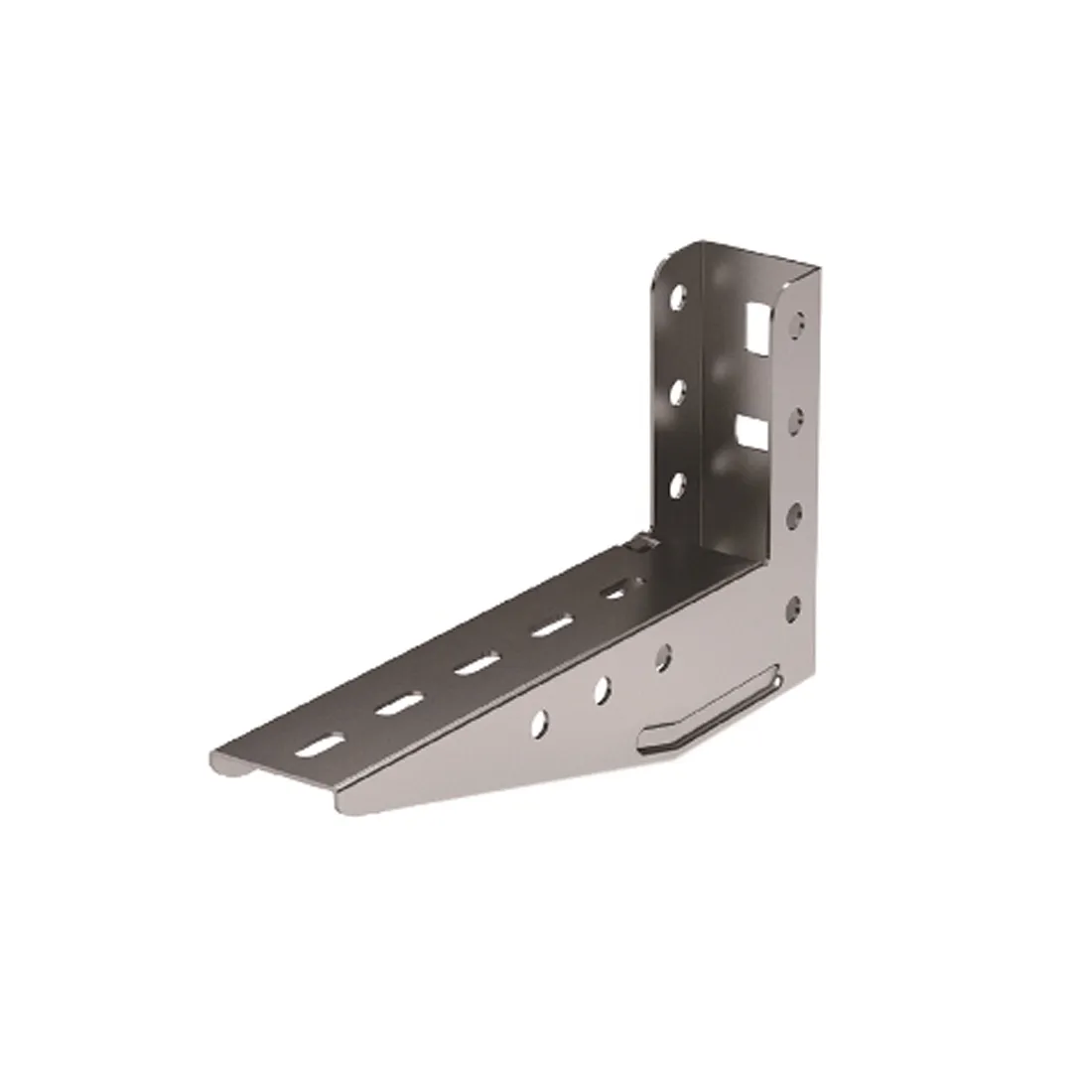

Консоль с опорой ML DKC BBL5010 осн. 100 мм

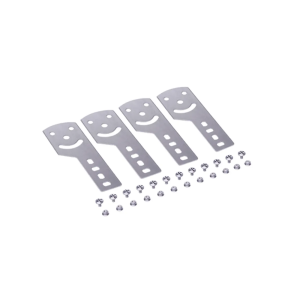

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10.
Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы. Комплектные аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

html

Монтажная плата, DKC, FC37310, для проволочного лотка, оцинкованная сталь

Монтажная плата DKC FC37310 предназначена для установки ответвительных коробок, распределительного оборудования и других монтажных элементов на проволочных кабельных лотках серии F5 Combitech. Изделие позволяет надежно закрепить оборудование непосредственно на кабеленесущей системе, обеспечивая удобное размещение инженерных устройств.

Плата используется при монтаже кабельных трасс в центрах обработки данных, серверных помещениях, промышленных предприятиях, коммерческих и административных зданиях. Благодаря универсальной конструкции изделие подходит для проволочных лотков высотой 50, 80 и 100 мм, а также может использоваться для настенного крепления лотков шириной до 150 мм.

Монтажная плата изготовлена из стали толщиной 2 мм с защитным цинковым покрытием, нанесенным по методу Сендзимира. Такое исполнение обеспечивает высокую механическую прочность, устойчивость к коррозии и длительный срок эксплуатации при использовании внутри помещений.

Конструкция платы предусматривает удобную установку оборудования без изменения конструкции лотка, что упрощает монтаж и дальнейшее обслуживание инженерных систем. Монтажная плата является штатным аксессуаром системы проволочных лотков DKC F5 Combitech.

Основные характеристики:

• Тип изделия: монтажная плата;
• Бренд: DKC;
• Артикул: FC37310;
• Серия: F5 Combitech;
• Назначение: монтаж ответвительных коробок и оборудования на проволочных лотках;
• Совместимая высота лотков: 50, 80 и 100 мм;
• Максимальная ширина лотка при настенном монтаже: до 150 мм;
• Материал: сталь;
• Толщина стали: 2 мм;
• Защитное покрытие: оцинковка по методу Сендзимира;
• Тип крепления: винтовое;
• Совместимость: проволочные лотки DKC серии F5 Combitech.

Преимущества:

• Надежное крепление ответвительных коробок и монтажного оборудования;
• Подходит для лотков высотой 50, 80 и 100 мм;
• Возможность настенного крепления лотков шириной до 150 мм;
• Прочная конструкция из стали толщиной 2 мм;
• Высокая коррозионная стойкость благодаря оцинковке по методу Сендзимира;
• Полная совместимость с кабеленесущей системой DKC F5 Combitech.

Лоток перфорированный 200х50 L3000 предназначен для построения кабельных трасс для прокладки проводов и кабелей. Отличается высокой несущей способностью – подформовка, производимая при производстве, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке. Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 200 мм, длина – 3000 мм. Полезное сечение – 9800 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира" с массой цинкового покрытия 180 г/м2 и толщиной – не менее 10.5 мкм, - могут применяться в отапливаемых помещениях с низкой относительной влажностью атмосферной среды и очень незначительным уровнем загрязнения.

Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Длина – 180 мм, ширина – 50 мм. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа.

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29.

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке. Изготовлен из стали, оцинкованной по методу Сендзимира.

Замковая Т-секция монтажного лотка North Aurora ЛМЗТ 200*100-0,8-ОЦ
Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29.
Высота - 29 мм
Толщина стали - 2,5 мм
Ширина прореза / щели - 26,5 мм
Ширина отверстия - 10,5 мм
