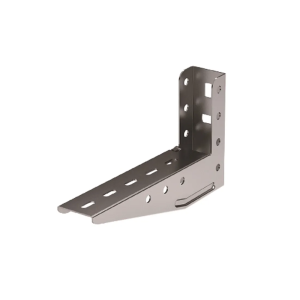

Крепление ТМ к стене для вертикального монтажа DKC BMM1020 осн.200 мм

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29.

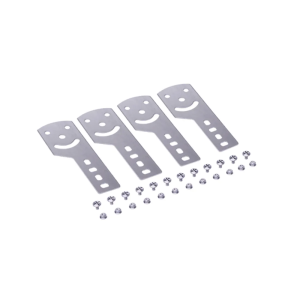

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10.
Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы. Комплектные аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

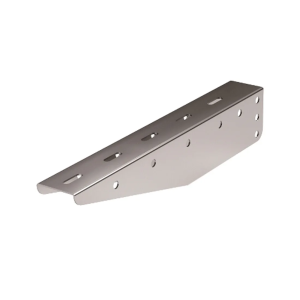

Используется для монтажа кабельных трасс. Возможно крепление в профиль BPL-29 и BPM-29; крепление в наклонные подвесы BSV-29.

Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1,2 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.

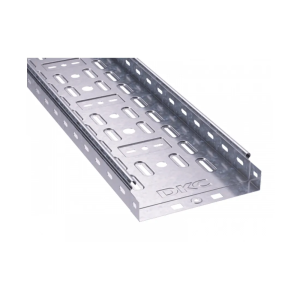

Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 50 мм и ширину 200 мм, толщина стали - 1,2 мм, длина секции - 3000 мм.

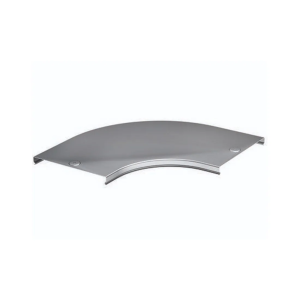

Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Длина – 180 мм, ширина – 50 мм. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа.

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29.

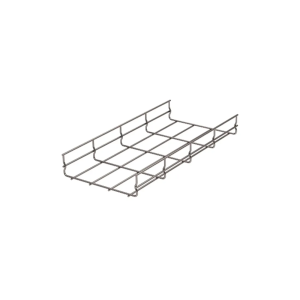

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Замковая Т-секция монтажного лотка North Aurora ЛМЗТ 200*100-0,8-ОЦ
Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

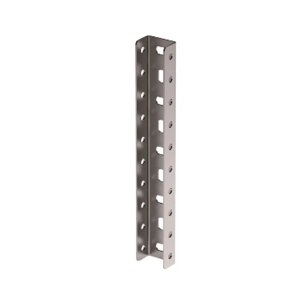

П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29.
Высота - 29 мм
Толщина стали - 2,5 мм
Ширина прореза / щели - 26,5 мм
Ширина отверстия - 10,5 мм
