Опорная поверхность North Aurora КГ6-150

Система листовых лотков "S5 Combitech" создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Чтобы повысить уровень защиты, рекомендуется применять листовые лотки вместе с крышками. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом «папа-мама», соединение можно при необходимости зафиксировать болтами.
Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле- и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных листовых лотков шириной 100 мм и длиной 3000 мм. Исполнение: "сталь, оцинкованная по методу Сендзимира".

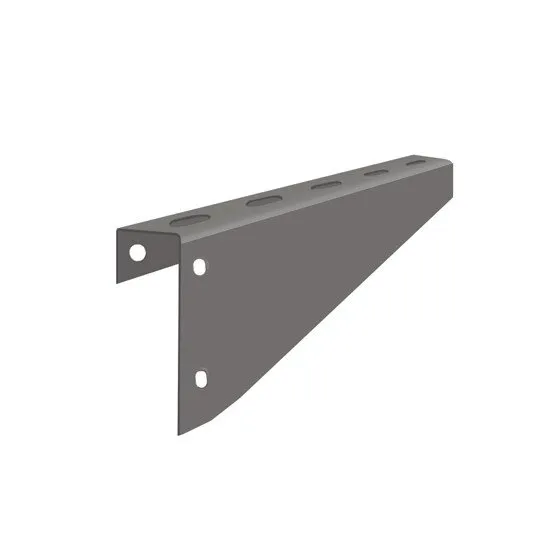

Легкая потолочная консоль для проволочного лотка шириной 200 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 80 кг. Крепление осуществляется к стене. Высота консоли - 140 мм. Толщина стали - 2 мм.

Соединитель с семью отверстиями применяется как для соединения проволочных между собой, так и для изготовления ряда системных аксессуаров (редукция или поворот с большим радиусом). Возможно применение соединителя для соединения проволочных лотков с листовыми лоткам. Толщина стали - 1,5 мм. Материал имеет специальное покрытие, устойчивое к коррозии.

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29.

Лоток перфорированный 200х50 L3000 предназначен для построения кабельных трасс для прокладки проводов и кабелей. Отличается высокой несущей способностью – подформовка, производимая при производстве, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке. Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 200 мм, длина – 3000 мм. Полезное сечение – 9800 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира" с массой цинкового покрытия 180 г/м2 и толщиной – не менее 10.5 мкм, - могут применяться в отапливаемых помещениях с низкой относительной влажностью атмосферной среды и очень незначительным уровнем загрязнения.

Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Длина – 180 мм, ширина – 50 мм. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа.

На основе листовых лотков и аксессуаров, входящих в состав системы "S5 Combitech", можно строить прочные, надежные кабельные трассы сложного конструктива, защищенные от неблагоприятных условий окружающей среды. Для разворота и ответвления трассы применяются специальные аксессуары – ответвления (Т-образные и Х-образные), а также повороты. С помощью крестообразного ответвителя DPX можно как разворачивать трассу, так и организовывать ее ответвления. Для монтажа трассы с применением ответвителя необходимо использовать соединительные пластины и крепежные элементы – они входят в состав комплектного аксессуара. Исполнение – "сталь, оцинкованная по методу Сендзимира", ширина лотка – 100 мм, высота – 50 мм, внутренний радиус – 100 мм.

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Усиленная заземляющая клемма предназначена для заземления проволочных лотков системы "F5 Combitech". Клемма подходит для использования с кабельными лотками с высотой борта 50, 80 и 100 мм. Не используется с проволочными лотками с высотой борта 30 мм. Диаметр заземляющего провода, применяемого с клеммой - 1-10 мм. Согласно действующим нормам, заземление проволочных лотков необходимо производить через каждые 20 метров.
