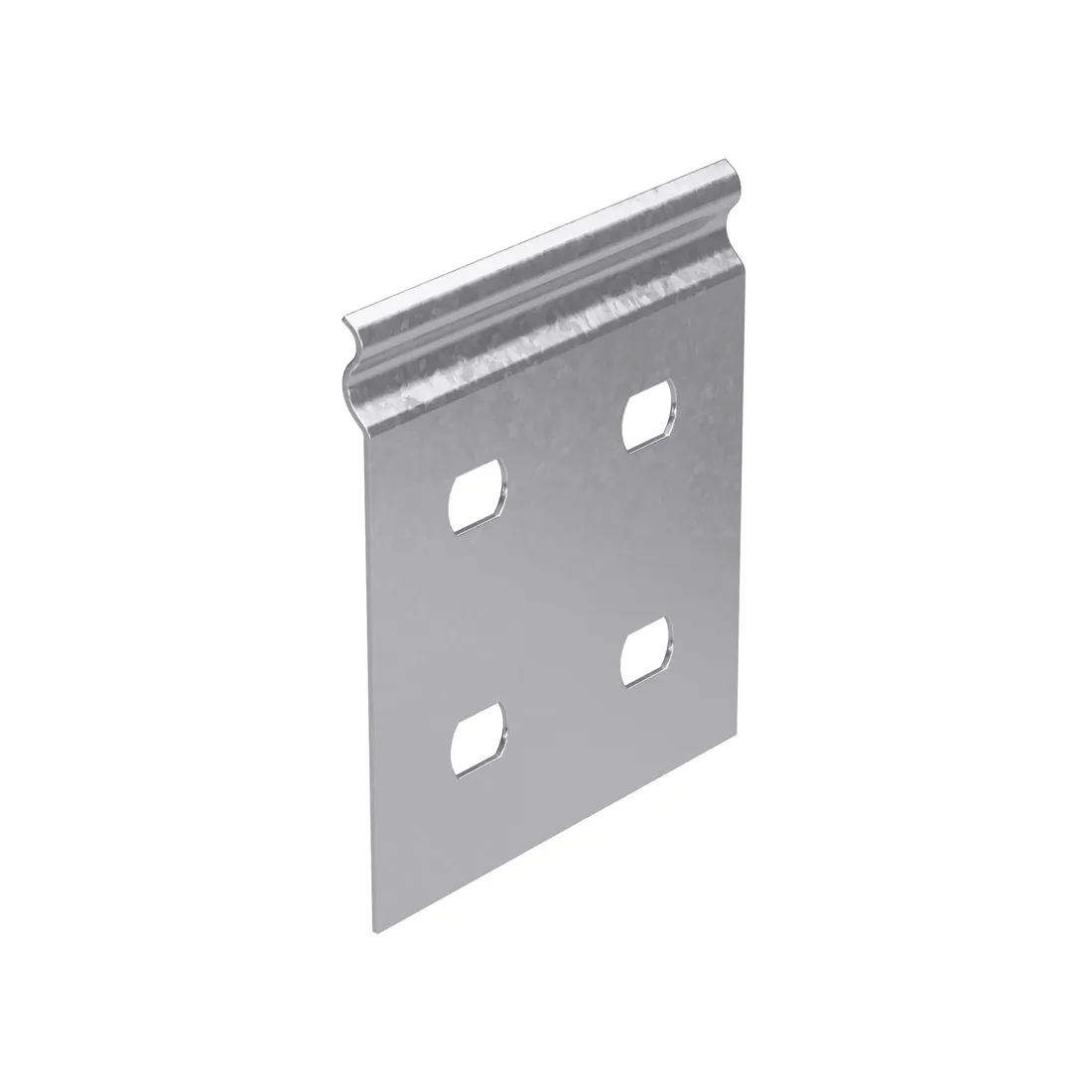

Пластина соединительная GTO DKC 37301R H50

Изделия из серии листовых лотков применяются как для установки на улице, так и внутри зданий. Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
Прямые секции лотков предназначены для укладки кабеля в прямолинейные трассы, а различные комбинации прямых секций, углов и отводов позволяют проложить кабельную трассу любой конфигурации. Для изменения направления и ответвления трассы имеется широкий выбор фасонных секций.
В лотках типа ЛМЗ крепление крышки осуществляется за счет специального замкового соединения, что обеспечивает более надежное соединение.

Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС старается предусмотреть все потребности заказчика. Например, при прокладке в одном лотке электрических цепей различного назначения необходимо разделять их перегородками, чтобы предотвратить возникновение помех. В систему "S5 Combitech" входят разделительные перегородки SEP, подходящие для установки в листовые лотки различных параметров.

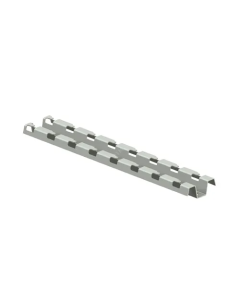

Они изготовлены из стали толщиной 0,8 мм, имеют по длине ряд отверстий для крепления размером 7х25 мм. Перегородки крепятся к лотку с помощью винтов М6х10 и гайками М6 с насечками. Длина – 3000 мм, высота – 50 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Безвинтовое крепление для проволочного лотка, DKC, FC37304R, сталь, оцинкованное по методу Сендзимира

Безвинтовое крепление DKC FC37304R предназначено для быстрого и надежного продольного соединения секций проволочных кабельных лотков. Аксессуар обеспечивает прочную механическую фиксацию элементов трассы без использования винтов, гаек и дополнительного крепежа, значительно сокращая время монтажа.

Изделие применяется при строительстве кабеленесущих систем в центрах обработки данных, серверных, промышленных предприятиях, административных, коммерческих и общественных зданиях. Безвинтовое соединение позволяет быстро объединять секции проволочных лотков, сохраняя надежность конструкции и обеспечивая удобство дальнейшего обслуживания кабельной трассы.

Крепление изготовлено из высококачественной стали с защитным покрытием, выполненным методом горячего цинкования по Сендзимиру. Такое покрытие обеспечивает устойчивость изделия к коррозии и механическим воздействиям при эксплуатации внутри помещений, а также увеличивает срок службы всей кабеленесущей системы.

Простая конструкция позволяет выполнять монтаж без специального инструмента, что особенно удобно при установке протяжённых кабельных трасс. Крепление полностью совместимо с проволочными лотками DKC и является штатным аксессуаром системы F5 Combitech.

Основные характеристики:

• Тип изделия: безвинтовое крепление (продольный соединитель);
• Бренд: DKC;
• Артикул: FC37304R;
• Серия: F5 Combitech;
• Назначение: продольное соединение секций проволочных лотков;
• Тип соединения: безвинтовой разъём;
• Материал: сталь;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира;
• Длина: 237 мм;
• Ширина: 30 мм;
• Монтаж: без применения винтов и гаек;
• Совместимость: проволочные кабельные лотки DKC серии F5 Combitech.

Преимущества:

• Быстрое соединение секций проволочного лотка без дополнительного крепежа;
• Сокращение времени монтажа кабеленесущей системы;
• Надежная механическая фиксация соединения;
• Высокая коррозионная стойкость благодаря покрытию по методу Сендзимира;
• Полная совместимость с системой DKC F5 Combitech;
• Прочная конструкция из оцинкованной стали с длительным сроком службы.

П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29.
Высота - 29 мм
Толщина стали - 2,5 мм
Ширина прореза / щели - 26,5 мм
Ширина отверстия - 10,5 мм

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Пластина подходит для применения с лотками высотой 100 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы.

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29.

На основе листовых лотков и аксессуаров, входящих в состав системы "S5 Combitech", можно строить прочные, надежные кабельные трассы сложного конструктива, защищенные от неблагоприятных условий окружающей среды. Для разворота и ответвления трассы применяются специальные аксессуары – ответвления (Т-образные и Х-образные), а также повороты. С помощью крестообразного ответвителя DPX можно как разворачивать трассу, так и организовывать ее ответвления. Для монтажа трассы с применением ответвителя необходимо использовать соединительные пластины и крепежные элементы – они входят в состав комплектного аксессуара. Исполнение – "сталь, оцинкованная по методу Сендзимира", ширина лотка – 100 мм, высота – 50 мм, внутренний радиус – 100 мм.

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Усиленная заземляющая клемма предназначена для заземления проволочных лотков системы "F5 Combitech". Клемма подходит для использования с кабельными лотками с высотой борта 50, 80 и 100 мм. Не используется с проволочными лотками с высотой борта 30 мм. Диаметр заземляющего провода, применяемого с клеммой - 1-10 мм. Согласно действующим нормам, заземление проволочных лотков необходимо производить через каждые 20 метров.
