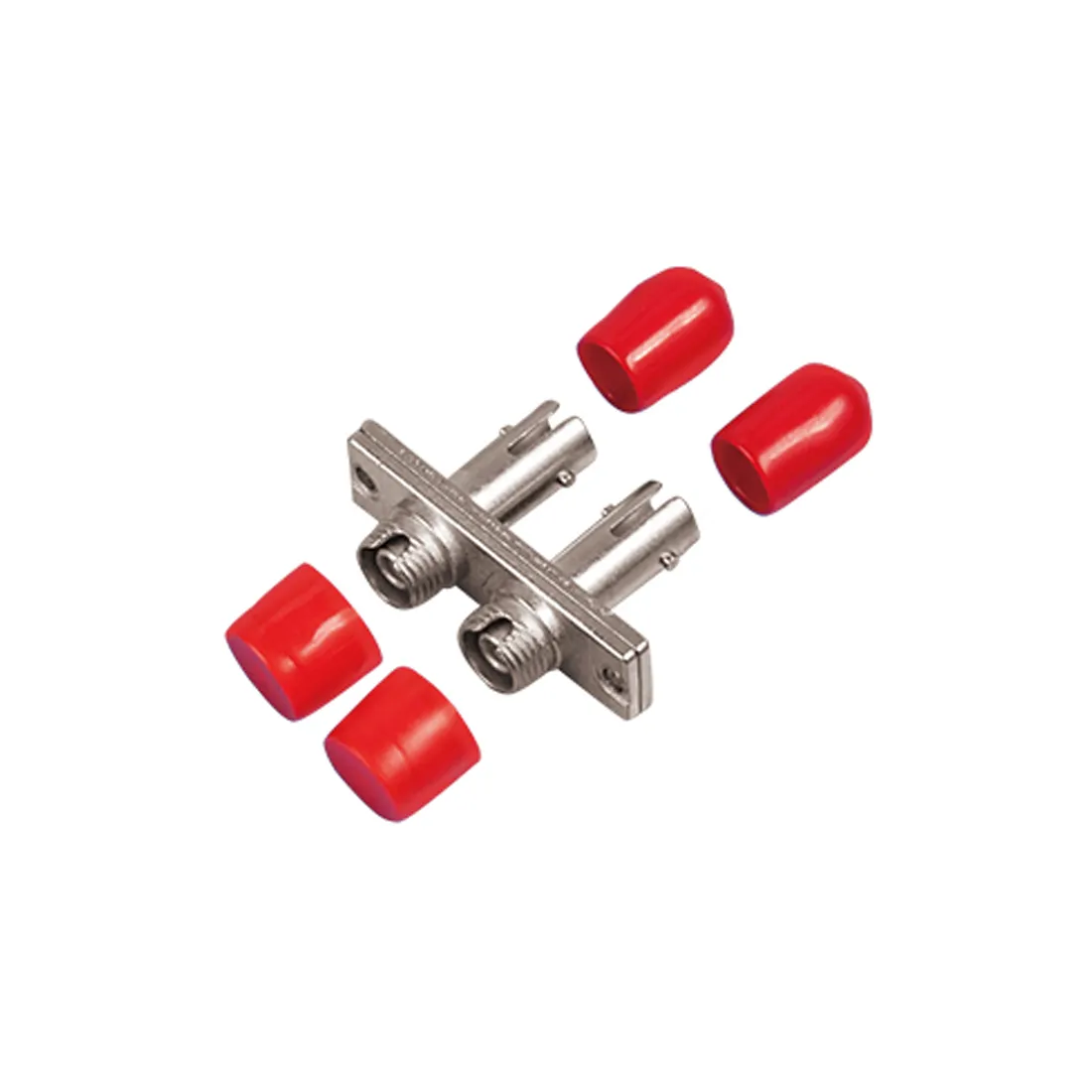

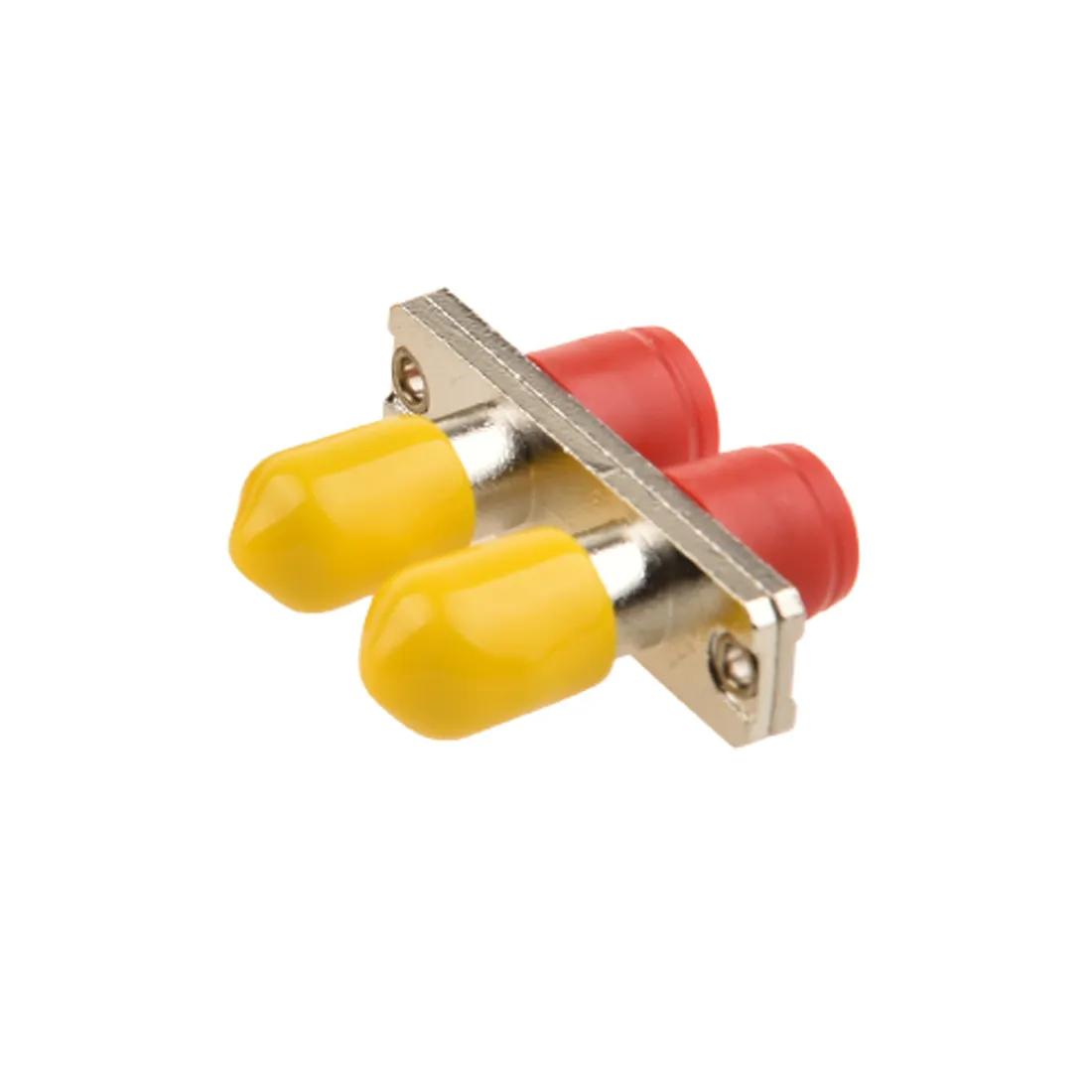

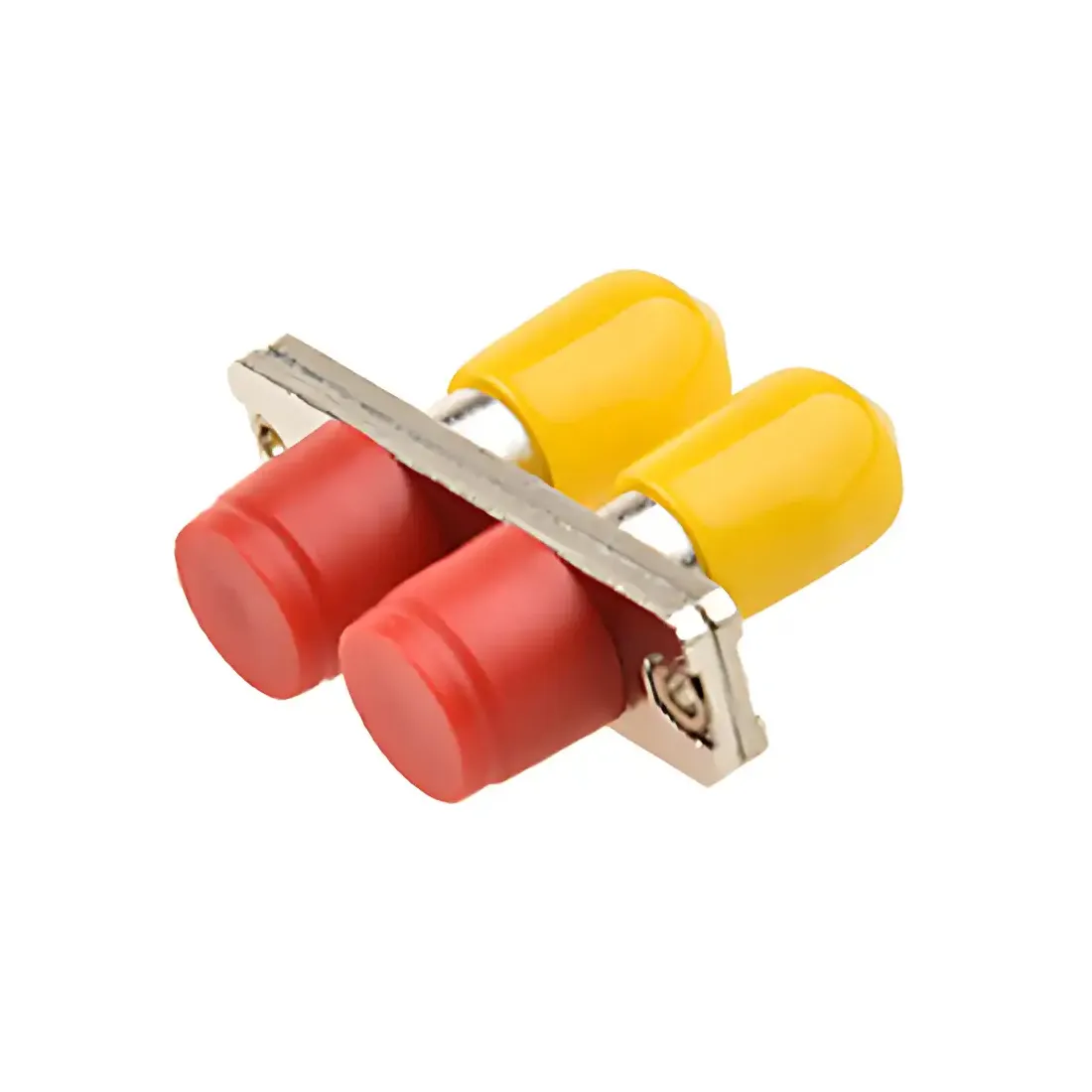

Адаптер переходной А-Оптик FC/UPC-ST/UPC SM Simplex

Предназначена для подключения к оптической сети абонентов на рабочих местах в офисе или для разводки сети по дому или квартире. Представляет собой пластиковый бокс, внутри которого предусмотрен органайзер для выкладки запаса кабеля и ложементы для установки двух КЗДС. С помощью данной коробки можно быстро организовать 2 оптических порта SC в любом месте. Размеры 86*86*21мм. Предназначена для "оконечивания" оптических кабелей типа FTTH

Назначение:
Оптический кабель типа ИКнг(А)-HF…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в негорючей оболочке применяется внутри помещений, зданий и сооружений, а также для прокладки внутри шахт .
Описание конструкции:
Сердечник - повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) - стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Гидроизоляция сердечника - гидрофобный заполнитель.
Обёртка скрутки - ПЭТ лента.
Обмотка сердечника - полиэстеровые нити.
Дополнительные элементы - усиливающие стеклонити.
Наружная полимерная оболочка нераспространяющая горение не выделяющая галоген.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 0,4 кН.
Статическое растягивающее усилие - 0,23 кН.
Раздавливающее усилие - 0,2 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 28 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,9 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Изменение стандартного цвета модулей и волокон.

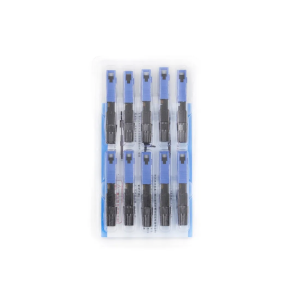

Быстрый коннектор SC используются для оконцовки оптических кабелей с волокнами стандартов G652 и G657 диаметром 125мкм. Подходят для оперативного подключения кроссов, ремонта шнуров, различных узлов коммутаций в сетях FTTH. Полученное затухание не превышает 0.3дБ. Монтаж осуществляется с подготовленным волокном (зачистка, скол). Кроме сетей FTTH эти коннекторы могут быть использованы в любых оптических сетях где требуется подключение коннектора с типом полировки UPC.
Для работы с быстрым коннектором SC необходим минимальный набор инструментов и компонентов:
стриппер для оптического кабеля;
скалыватель;
изопропиловый спирт и безворсовые салфетки

Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC-LC/UPC представляет собой отрезок дуплексного оптического кабеля длиной 5 метр и внешним диаметром 2 мм, оконцованный с двух сторон коннекторами LC, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки.
Преимуществом патчкордов LC-LC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
Область применения:
Абонентское телевидение, FTTH, LAN;
Волоконо-оптические датчики;
Оптоволоко

Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC-LC/UPC представляет собой отрезок дуплексного оптического кабеля длиной 2 метр и внешним диаметром 3 мм, оконцованный с двух сторон коннекторами LC, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки.
Преимуществом патчкордов LC-LC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
Область применения:
Абонентское телевидение, FTTH, LAN;
Волоконо-оптические датчики;
Оптов

Зажим анкерный РА-1500 предназначен для анкерного (натяжного) крепления изолированной несущей жилы провода СИП-2, а также для крепления самонесущего оптического кабеля на опорах воздушных линий электропередачи (ВЛИ 0,4/1 кВ) и различных сооружениях. Установка зажима производится без применения инструментов.
Технические характеристики
Корпус зажима изготовлен из алюминиевого сплава; вставка, клинья и хомут – из пластмассы, армированной стекловолокном. Тросик зажима изготовлен из нержавеющей стали, с шаровыми креплениями на обоих концах для удобства монтажа. Зажим изготовлен в климатическом исполнении УХЛ категории 1 по ГОСТ 15150. Зажим устойчив к УФ излучению, повышенной и пониженной температуре, к тепловому и световому воздействию солнечной радиации.
Сечение несущей жилы СИП, мм² - 50-70
Диаметр зажимаемого кабеля, мм -12-14
Минимальная разрушающая нагрузка, кН , -15
Расстояние между корпусом и точкой подвеса, мм-275±5
Температура эксплуатации, °С-от -60 до +50
Вес ,кг-0,4.
Гарантии изготовителя
Зажим изготовлен в соответствии с ТУ 3449-001-40932239-2013. Гарантийный срок составляет 3 года со дня ввода в эксплуатацию, но не более5 лет с момента производства при соблюдении условий монтажа и хранения. Монтаж изделия осуществляется в соответствии с инструкцией по монтажу. Условия хранения в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150. Срок службы - не менее 40 лет.

Устройство для подвеса муфт и кабелей УКС применимо в сетях GPON/FTTH, используется вместе с лентой, например, для крепления кронштейнов на столбах.
Конструкция состоит из двух регулируемых частей за счет чего возможна настройка размера бухты запаса кабеля в пределах от 200мм до 450мм. Выполнен из УФ-стойкого пластика. Предусмотрены технологические отверстия для возможности крепления УПМК на опору или фасад здания.
Используется вместе с лентой, например, для крепления кронштейнов на столбах.

Оптический пигтейл - это отрезок оптического волокна, оконцованный с одной стороны оптическим коннектором, а другой конец остается свободным для соединения с оптическим кабелем, обычно путем сварки или механического соединения. Это позволяет подключить оптический кабель к оборудованию или коммутационной панели
Оптический пигтейл LС/APC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1 метр, оконцованный с одной стороны коннектором LС, тип полировки - APC.
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Распределительная коробка А-Оптик, FTTH-FD207-08 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-8 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 8 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-230 × 195 × 55
Вес, кг -0,55
КОМПЛЕКТАЦИЯ
8 адаптеров SC/APC SM Simplex
8 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.
