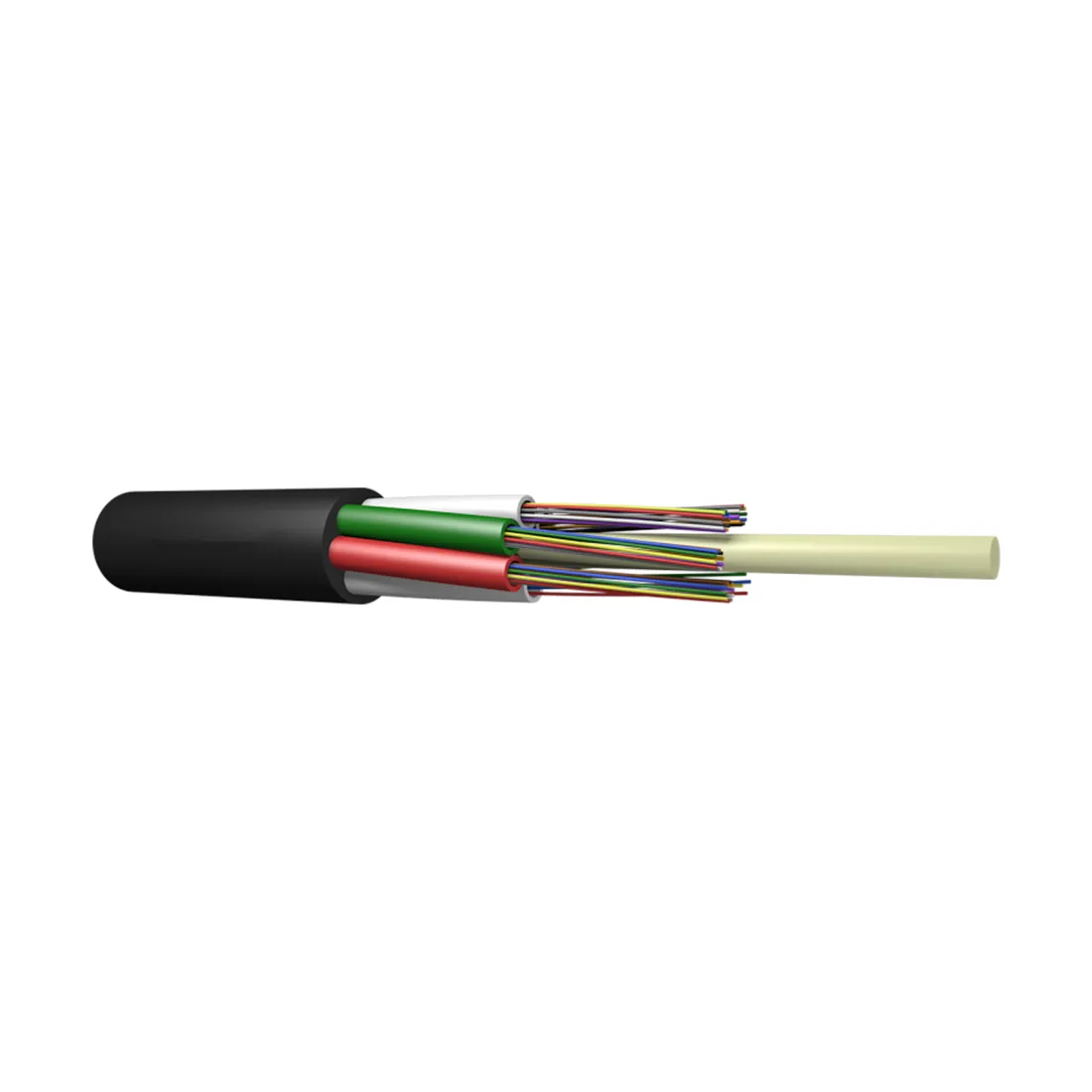

Кабель оптоволоконный ИКнг(А)-HF-М4П-А4-0.4 кН

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

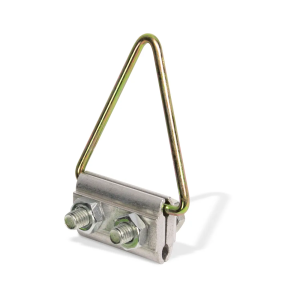

Анкерный зажим А-Оптик, натяжной А-Оптик, АО-ODWAC-PH (пластик), применяется для подвеса оптического плоского кабеля FTTH , ОКПК в широком диапазон рабочих температур от -40 до +70 °С. Нагрузка, которую способен выдержать зажим может достигать 0,8 кН.
Анкерный зажим А-Оптик, АО-ODWAC-PH , чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH).
Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы.
Диапазон кабеля: высота 2-5mm / ширина 3-11mm .

Назначение:
Оптический кабель типа ИКБ-Т…,применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунтах всех групп, кроме подверженных мерзлотным деформациям, а также в кабельной канализации, по мостам и эстакадам..
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров - повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова - гидрофобный заполнитель.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2 кН.
Раздавливающее усилие - 0,4 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 54 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 6,6 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический адаптер (также известен как оптический соединитель или оптический куплер) представляет собой небольшое пассивное устройство, предназначенное для точного сопряжения и соединения двух оптических волокон или коннекторов, обеспечивая минимальные потери сигнала при передаче света.
Основные функции и преимущества адаптера:
Обеспечивает высокоточное совмещение торцевых поверхностей волокон, позволяя передать оптический сигнал с минимальными потерями.
Имеет низкие потери при вводе/выводе (insertion loss), а также хорошую воспроизводимость и взаимозаменяемость.
Подходит для одинаковых или различных типов активных коннекторов, используемых в волоконно-оптических линиях.
Перед отправкой каждый адаптер проходит функциональные испытания.
Технические характеристики:
Материал корпуса -Металл/пластик
Материал направляющей втулки-Керамика/ металл
Рабочая температура -от –40 °C до +85 °C
Температура хранения -от –40 °C до +85 °C
Области применения:
Волоконно-оптические телекоммуникационные сети
Сети кабельного телевидения
Системы абонентского доступа
Локальные вычислительные сети

Оптический кросс А-Оптик АО-4803 предназначен для оконцевания, распределения и коммутации волокон оптического кабеля. Применяется при построении волоконно-оптических линий связи, локальных сетей предприятий и телекоммуникационных узлов.

Кросс выполнен в металлическом корпусе высотой 2U и предназначен для установки в стандартную 19-дюймовую телекоммуникационную стойку или шкаф. Конструкция обеспечивает удобное размещение оптических соединений, организацию и защиту запаса волокна внутри корпуса.

Данная версия рассчитана на 48 оптических портов и поставляется укомплектованной одномодовыми адаптерами SC/UPC Simplex. Адаптеры предназначены для подключения оптических патч-кордов и соединения их с соответствующими пигтейлами внутри кросса. Сварные соединения волокон размещаются и фиксируются в сплайс-кассете.

Комплектация:
- Оптический адаптер SC/UPC Simplex SM - 48 шт.
- Сплайс-кассета - 1 шт.

Пигтейлы в комплект не входят.

Оптический кросс А-Оптик АО-4803 предназначен для оконцевания, распределения и коммутации волокон оптического кабеля. Применяется при построении волоконно-оптических линий связи, локальных сетей предприятий и телекоммуникационных узлов.

Кросс выполнен в металлическом корпусе высотой 2U и предназначен для установки в стандартную 19-дюймовую телекоммуникационную стойку или шкаф. Конструкция обеспечивает удобное размещение оптических соединений, организацию и защиту запаса волокна внутри корпуса.

Данная версия оснащена 48 многомодовыми адаптерами LC/UPC Duplex MM OM4 и позволяет организовать подключение до 96 оптических волокон. Адаптеры предназначены для подключения оптических патч-кордов и соединения их с соответствующими пигтейлами внутри кросса. Сварные соединения волокон размещаются и фиксируются в сплайс-кассете.

Комплектация:
- Оптический адаптер LC/UPC Duplex MM OM4 - 48 шт.
- Сплайс-кассета - 1 шт.

Пигтейлы в комплект не входят.

Комплект оптических пигтейлов, Legrand, 032626, LC/PC, OM3, 50/125 мкм, 1 м, LSZH, 12 шт.

Комплект Legrand 032626 состоит из 12 многомодовых оптических пигтейлов категории OM3. Каждый пигтейл оснащён оптическим коннектором LC/PC и предназначен для оконцевания волоконно-оптических кабелей с диаметром сердцевины и оболочки 50/125 мкм.

Пигтейлы применяются при монтаже волоконно-оптических линий связи в телекоммуникационных шкафах, оптических кроссах, распределительных панелях и центрах обработки данных. Один конец пигтейла оснащён коннектором LC/PC, а свободный конец предназначен для соединения с волокном магистрального кабеля методом сварки.

Многомодовое волокно OM3 подходит для построения высокоскоростных оптических сетей, включая линии передачи данных со скоростью до 10 Гбит/с. Компактный разъём LC позволяет обеспечить высокую плотность подключений в оптических распределительных панелях.

Внешняя оболочка изготовлена из малодымного безгалогенного материала LSZH. При воздействии высокой температуры такая оболочка характеризуется пониженным дымовыделением и не выделяет коррозионно-активные галогенсодержащие газы, поэтому пигтейлы подходят для установки внутри общественных, административных, промышленных и телекоммуникационных объектов.

Основные характеристики:

• Тип изделия: комплект оптических пигтейлов;
• Бренд: Legrand;
• Артикул: 032626;
• Количество в комплекте: 12 шт.;
• Тип оптического волокна: многомодовое;
• Категория волокна: OM3;
• Диаметр волокна: 50/125 мкм;
• Тип коннектора: LC/PC;
• Длина каждого пигтейла: 1 м;
• Материал оболочки: LSZH, малодымный безгалогенный;
• Назначение: оконцевание и подключение волоконно-оптических кабелей;
• Применение: оптические кроссы, распределительные панели, телекоммуникационные шкафы и центры обработки данных.

Преимущества:

• Комплект из 12 пигтейлов для группового оконцевания оптических волокон;
• Поддержка высокоскоростных многомодовых линий связи;
• Компактные разъёмы LC для высокой плотности подключений;
• Оболочка LSZH с пониженным дымовыделением;
• Подходит для монтажа внутри телекоммуникационных и серверных помещений;
• Совместимость с оптическими распределительными решениями Legrand LCS³.
