Кабель оптоволоконный ИКАЛс-М4П-А24-3 кН

Скрепа монтажная, А-Оптик, АО-KL-10-T-C201 для ленты, 10мм. Изготовлены из немагнитной нержавеющей стали, имеет зубья для лучшего крепления, которая предназначена для фиксации крепежной ленты в натянутом состоянии.
С помощью скрепы, на опорах (столбах, металлических конструкций и т.д.) крепится хомут (монтажная лента до 10 мм) которая, в свою очередь надежно фиксирует универсальный узел крепления (муфты, и т.д.). Для простоты расчета, на 50 метров ленты требуется 50 скреп.

Назначение:
Оптический кабель GYFXTBY предназначен для построения волоконно-оптических линий связи, сетей FTTH, прокладки в кабельной канализации, по фасадам зданий и других наружных линиях связи. Компактная плоская конструкция обеспечивает удобство монтажа, а полностью диэлектрическое исполнение позволяет использовать кабель вблизи электрооборудования.

Описание конструкции:
Конструкция кабеля состоит из центральной свободной трубки (Loose Tube), внутри которой расположены одномодовые оптические волокна стандарта G.652.D. Трубка заполнена гидрофобным составом для защиты от проникновения влаги. По обе стороны расположены два стеклопластиковых силовых элемента (FRP), обеспечивающих необходимую механическую прочность. Водоблокирующие материалы предотвращают распространение влаги внутри кабеля. Наружная оболочка выполнена из полиэтилена (PE), устойчивого к воздействию ультрафиолетового излучения и атмосферных факторов.

Основные механические и климатические свойства:
Допустимое растягивающее усилие – 600 Н.
Допустимое раздавливающее усилие – 600 Н/100 мм.
Габариты кабеля – 2,6 × 4,6 мм.
Рабочая температура – от -40 °C до +70 °C.
Температура монтажа – от -40 °C до +70 °C.
Температура транспортировки и хранения – от -40 °C до +70 °C.

Преимущества:
1. Одномодовое оптическое волокно стандарта ITU-T G.652.D.
2. Полностью диэлектрическая конструкция.
3. Два силовых элемента FRP для повышения механической прочности.
4. Влагозащищенная конструкция с гидрофобным заполнением и водоблокирующими материалами.
5. Наружная PE-оболочка, устойчивая к воздействию ультрафиолетового излучения и атмосферных факторов.
6. Компактная плоская конструкция, удобная для монтажа.
7. Соответствует требованиям международных стандартов ITU-T G.652.D и IEC 60794.

Маркировочные бирки предназначены для идентификация кабеля. Материал – полиэтилентерефталат (ПЭТ). Нанесение устойчивой к ультрафиолету маркировки термотрансферным принтером "MarkTC Plus", перманентным маркером. Для хомута шириной до 10 мм. Форма бирки - круг. Размер бирки/диаметр - 55 мм.

Характеристики
Способ монтажа-Подвешивание
Цвет-Белый
Ширина, мм-55
Модель/исполнение-В виде карты/листа
Длина, мм-55
Материал-Пластик

Назначение:
Оптический кабель типа ИК/Т-М…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
Подвесной кабель применяется для построения воздушных магистралей в тех местах, где подземная прокладка невозможна. С его помощью можно создать подвесную линию связи, зафиксировав на соответствующих выносных опорах с помощью зажимов для оптики. При этом длина пролета не должна быть больше 70-80 метров, иначе он может повредиться под воздействием силы тяжести.
Особенности и преимущества подвесной оптики
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия силового троса. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальной трос.
Наружная полимерная оболочка.

Назначение:
Оптический кабель типа ИК-Т-А (диэлектрический круглый, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяетсядля подвески на опорах ВЛС, между зданиями и сооружениями и в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы-стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,0кН.
Статическое растягивающее усилие - 0,3 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.

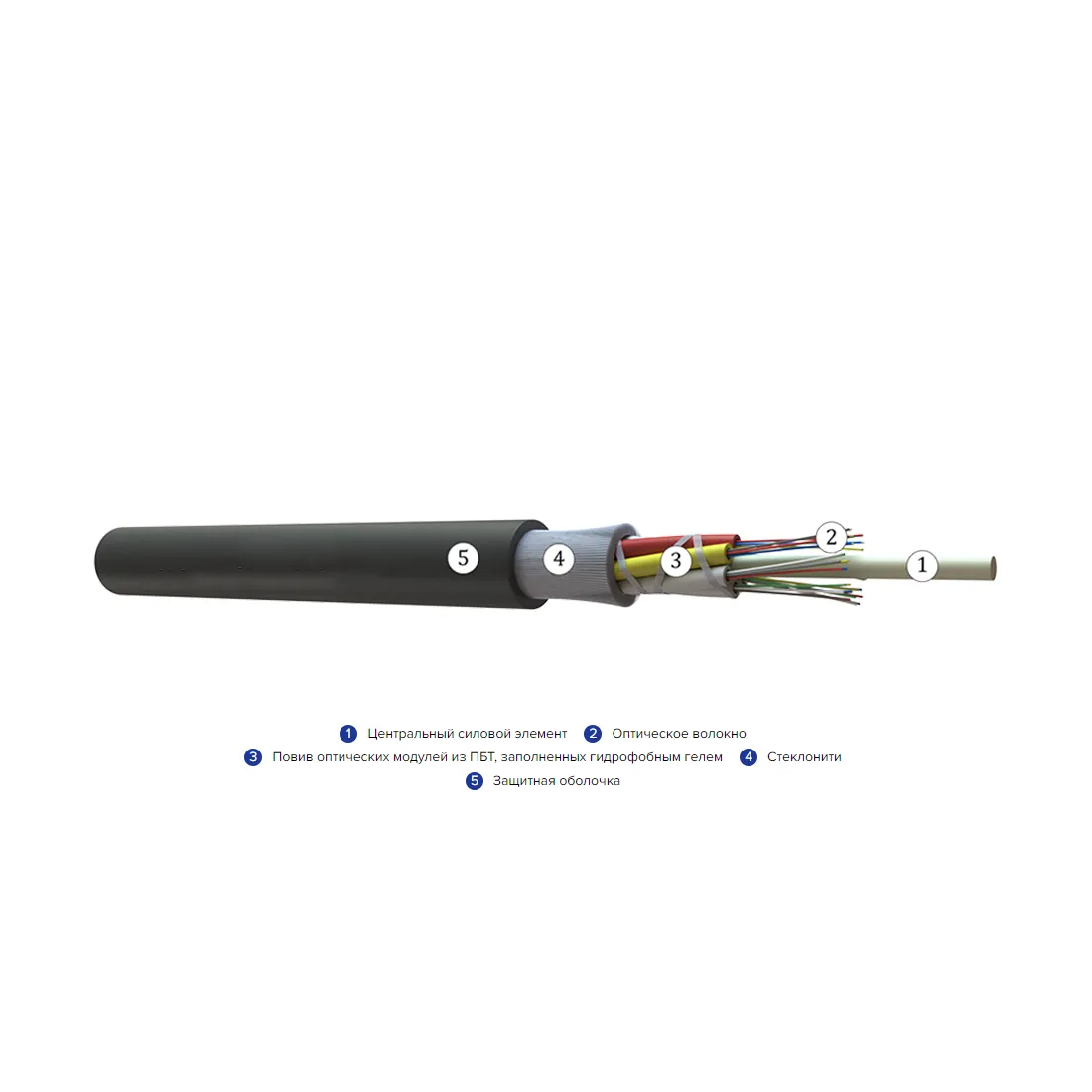

Описание конструкции:
Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Основные механические и климатические свойства:.
1.Максимально допустимое раздавливающее усилие-не менее - 3,1 кН/100мм.
2.Стойкость к ударной нагрузке-не менее 5 Дж.
3.Минимальный радиус изгиба кабеля -20 x D кабеля .
4.Диапазон рабочей температуры-от -60 oC до +70 oC .
5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC .
6.Диапазон температуры во время прокладки-от -30 oC до +50 oC .
7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации.

Назначение:
Оптический кабель типа ИКД2Тнг(A)-HF-О…, изготавливаемый по ТУ 3587-005-66254127-2014. Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.

Описание конструкции:
Несущий силовой элемент – стеклопластиковый пруток D=1 мм .
Усиливающий элементы - стеклопластиковый пруток D=0,5 мм.
Наружная полимерная оболочка из материала не распространяющего горения класса "А" не выделяющего галогенов. (LSZH).

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 30 до +70 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 30 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 0,1кН.
Статическое растягивающее усилие - 0,5 кН.
Раздавливающее усилие - 0,2 кН/см.
Удар - 2 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 20,5 кг .
Строительная длина - 2 км .
Наружный диаметр/габариты - 2/5,1 мм.
Стандарт оптического волокна - G.657.A1.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

, то надёжный помощник для каждого волоконно-оптического специалиста, работающего непосредственно на объектах развертывания сетей. Разработанный с учётом реальных условий эксплуатации, View300 обеспечивает удобный и непрерывный процесс тестирования, объединяя все необходимые инструменты в одном компактном портативном устройстве.
Оснащённый 4,3-дюймовым сенсорным экраном и интуитивно понятным интерфейсом, прибор обеспечивает наглядность и уверенность при выполнении любых задач — от поиска повреждений до проверки параметров линии — без снижения темпов полевых работ.
Ключевым элементом View300 является функция Event Map — OTDR-приложение, которое упрощает тестирование оптоволокна за счёт автоматического анализа и представления результатов в понятном визуальном формате. Это снижает сложность измерений и минимизирует вероятность ошибок, обеспечивая точную диагностику независимо от уровня опыта специалиста.
Благодаря встроенным функциям, таким как визуальный локатор повреждений (VFL), измеритель оптической мощности и источник излучения, View300 поддерживает широкий спектр измерительных задач — от поиска неисправностей до подтверждения качества линии.
Созданный специально для современных высокоскоростных сетей FTTx, View300 объединяет функциональность, точность и простоту использования в одном полностью готовом к работе приборе. Независимо от того, используется ли он опытными инженерами или начинающими техниками, View300 позволяет уверенно получать надёжные результаты, ускоряя развертывание сетей и поддерживая высокий уровень производительности волоконно-оптической инфраструктуры.
ОБЩИЕ СВЕДЕНИЯ
Дисплей 4,3 дюйма, 480×272, IPS TFT-LCD, емкостной сенсорный экран с мультитачем
Тип волокна Одномодовое, G.652
Длина волны 1310 нм / 1550 нм ±20 нм
Максимальный динамический диапазон 28 / 26 дБ (1310 / 1550 нм)
Мертвая зона (событие / затухание) 2 / 8 м
Диапазон измерений 100 м – 96 км
Ширина импульса 3нс / 5нс / 10нс / 20нс / 30нс / 50нс / 80нс / 160нс / 320нс / 500нс / 800нс / 1 мкс / 2 мкс / 3 мкс / 5 мкс / 8 мкс / 10 мкс
Погрешность определения расстояния ±(1 м + интервал × 0,005% × расстояние)
Точность измерений 3 нс – 20 нс
Линейность ±(1 м + разрешение выборки + 0,005% × расстояние измерения)
Количество точек выборки 64 000 точек
Разрешение выборки 0,03 м – 4 м
Потери (Loss) Разрешение: 0,01 дБ, Порог: 0,02 дБ
Разрешение по расстоянию 0,1 м
Показатель преломления (Refractive Index) 1,000000 – 2,000000
Отражательная способность (Reflecting Specularity) ±3 дБ
Формат файлов SOR, PDF
Режим анализа потерь TPA (метод 2 точек)
Класс лазерной безопасности 2
Оптический разъём По умолчанию: UPC / APC;
Опционально: SC / FC
Питание Адаптер AC/DC: Вход 100–240 В, 50/60 Гц, 0,3 А; Выход: 5 В, 2 А; аккумулятор: литий 3,7 В, 2500 мА·ч
Время работы от батареи Режим ожидания ≥ 6 ч; непрерывная работа ≥ 4 ч
Сохранение данных Внутренняя память: 8 ГБ EMMC; поддержка TF-карты и USB-флешки
Зарядка USB Type-C; разъемы: USB 2.0, TF
Беспроводная связь WiFi, 4G LTE Cat.1, GPS
Вес ≤ 472 г (с батареей)
Габариты 180 × 95 × 40 мм
Условия эксплуатации и хранения
Условия эксплуатации-Влажность: 0–95%, без конденсата. Температура: -10…+50 °C
Условия хранения-Влажность: 0–95%, без конденсата. Температура: -20…+60 °C
Технические характеристики VFL & OPM
Экспортная длина волны: соответствует длинам волн OTDR
Тип лазера: FP-LD
Выходная мощность: ≥ -5 дБм
Стабильность: CW, ±0,5 дБ / 15 мин (после 15 минут прогрева)
Оптический разъём: SC / APC (сменные FC, LC) Режим работы: CW / 270 Гц / 330 Гц / 1 кГц / 2 кГц
OPM (Оптический измеритель мощности)
Диапазон длин волн: 800 ~ 1700 нм
Калибровочная длина волны: 850 ~ 1650 нм
Диапазон измерений: -70 ~ +6 дБм (по умолчанию), -50 ~ +26 дБм (опционально)
Идентификационная частота: CW / 270 Гц / 330 Гц / 1 кГц / 2 кГц Разрешение: 0,01 дБ
Погрешность: ±5%
Оптический разъём: универсальный FC / SC / ST Пункты VFL (Визуальный источник волоконной линии)
Длина волны: 650 нм ±20 нм
Выходная мощность: 1 мВт
Режим работы: CW / 1 Гц / 2 Гц
Оптический разъём: универсальный FC / SC / ST

Очень компактный и качественный сварочный аппарат Inno Instrument I4 сочетает преимущества минимального размера с функциями ускоренной сварки и термоусадки, повышенных сроком службы электродов. Аппарат использует метод активного выравнивания по оболочке волокна (активные V-канавки) и обеспечивает сварку с небольшими потерями большинства стандартных типов волокон: одномодовых (SM), многомодовых (MM) с уменьшенными потерями на сгибах (G.657.A, B) и других. Сварочный аппарат будет удобен при выполнении монтажных работ в условиях ограниченного пространства серверных комнат, для строительства оптических распределительных сетей, при необходимости длительной работы с большим количеством волокон.

Универсальные зажимы позволяют удерживать голое волокно (250 мкм), волокно в плотном буфере (900 мкм), патчкордовые кабели (2, 3 мм) и FTTH кабели (2х3 мм). Кроме того, в комплекте присутствуют быстросъемные держатели для сварки и термоусадки сварных оптических коннекторов SOC (Splice On Connector). Аппарат Inno Instrument I4 использует одну из самых высокоскоростных систем сварки в мире – 4 секунды, и ускоренную термоусадку защитных гильз – 13 секунд. Встроенная Li-Ion аккумуляторная батарея увеличенной емкости 3500 мА*ч способна обеспечить при полном заряде до 200-230 сварок с термоусадкой. Высококачественные электроды обеспечивают до 6000 разрядов дуги до замены. Комплектный автоматический скалыватель V1 позволяет производить качественные сколы (до 0,5О) с повышенным ресурсом лезвия – до 60 000 сколов. Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.
Основные особенности
Выравнивание по оболочке оптического волокна (активные V-канавки)
Универсальные прижимы волокна в оболочке 0,25 мм, 0,9 мм, 2 мм, 3 мм и плоского распределительного кабеля FTTH
Время сварки всего 4 с (в режиме Quick mode)
Время термоусадки гильз – 13 с (45мм, 60мм slim)
Возможность сварки и термоусадки сварных оптических коннекторов SOC
Ресурс электродов – 6 000 сварок
Полностью автоматический скалыватель V1 на 60 000 сколов в комплекте
Защита от ветра, влаги, пыли
Цветной, сенсорный 4,3" экран с высоким разрешением 200 циклов сварки и термоусадки при питании от Li-ion аккумуляторной батареи.
Масса с аккумуляторной батареей 1,38 кг
Характеристики
Метод выравнивания волокон/Выравнивание по оболочке (активная V-канавка).
Тип сварных волокон: - Одномодовые SM(ITU-T G.652).
- Многомодовые MM(ITU-T G.651),.
- Одномодовые со смещенной дисперсией DS(ITU-T G.653),.
- Одномодовые со смещенной ненулевой дисперсией NZDS(ITU-T G.655).
- Одномодовые с уменьшенными потерями на сгибах BIF(ITU-T G.657).
- Волокна легированные эрбием (EDF) для оптических усилителей.
Диаметр свариваемого волокна-80 - 150 мкм.
Диаметр покрытия свариваемого волокна-100 мкм - 3 мм.
Длина сколотого волокна-от 5 до 16 мм.
Средние потери на сварном соединении: - 0,03 дБ для SM.
- 0,01 дБ для ММ.
- 0,05 дБ для DS.
- 0,05 дБ для NZDS.
- 0,03 дБ для G.657.
Типовое время сварки: 4 c (в режиме Quick),.
5 с (в режиме SM mode).
Оценка потерь на сварке- Есть.
Потери на отражение на сварном соединении-> 60 дБ.
Срок службы электродов-6000 сварок.
Программы сварки-Макс. 300.
Программы термоусадки-Макс. 100.
Тип термоусаджувальних гильз (КДЗС)-20 - 60 мм.
Время термоусадки: 21-23 c (КДЗС 60 мм).
16-18 c (КДЗС 60 мм slim).
Электропитание-от сети ~100-240 В; от сети постоянного тока 9-19 В и аккумуляторной батареи Аккумуляторная батарея-емкость 3500 мАг Количество циклов (сварка +термоусадка)-200 Сохранение результатов-10 000 результатов и 10 000 изображений.
Дисплей-цветной, сенсорный 4,3”.
Кратность увеличения места соединения волокон-132x, 320х.
Интерфейсы-USB-C type.
Условия эксплуатации: - от 0 до 5000 м над уровнем моря;.
- относительная влажность воздуха от 0 до 95%;.
- максимально допустимая скорость ветра 15 м/с;.
- температура от -10°С до +50°С.
Условия хранения- температура от -40°С до +80°С.
- относительная влажность воздуха от 0 до 95%.
Размеры-132х137х139 мм.
Масса-1,16 кг (без батареи).
1,38 кг (с аккумуляторной батареей).
КОМПЛЕКТАЦИЯ
Сварочный аппарат Inno Instrument I4-1 шт.
Аккумуляторная батарея TLBT-3500-1 шт.
Автоматический скалыватель Inno Instrument V1-1 шт.
Сетевой адаптер питания-1 шт.
Сетевой шнур питания-1 шт.
Запасные электроды E-50-1 пара
Съемный прижим нагревателя для HTS-SOC-1 шт.
Съемный прижим волокна для FH-SOC-1 шт.
Лоток для термоусадочных гильз КДВС-1 шт.
Жесткий кейс для переноски-1 шт.
Ремень наплечный для кейса-1 шт.
Кабель USB-1 шт.
Протокол заводского тестирования-1 шт.
