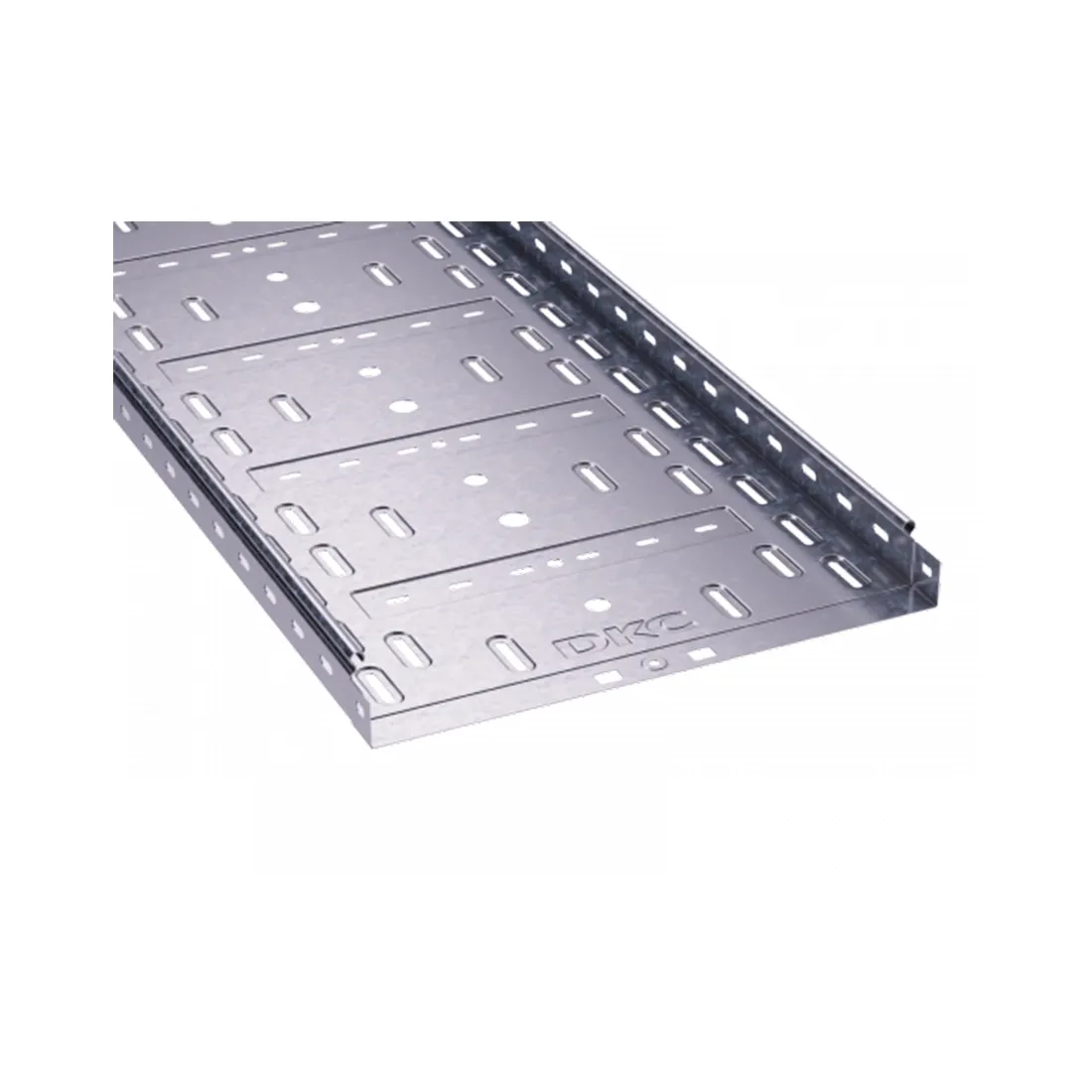

Лоток перфорированный DKC 35266 400х50 L3000

Опорные поверхности включают в себя широкий спектр изделий: консоли вертикальные и горизонтальные, подвесные планки, полки, стойки, перфопрофили и другие аксессуары-крепления. Эти изделия служат для установки лотков, коробов, перфопрофилей и иных конструкций для прокладки кабельных трасс. Все эти элементы, в комплексе, образуют опорную систему, позовляющую быстро и надежно закрепить трассу на различных поверхностях. (стены, потолки, полы, несущие балки и т.д.).
Для создания опорных поверхностей для лотков и кабелей используются горизонтальные консоли, полки и подвесные планки. Установка горизонтальных консолей может осуществляться как на стену, так и к консолям вертикальным. Установка полок производится на специальные стойки, что дает возможность дальнейшего монтажа полок в несколько ярусов. Подвесные планки, в основном, подвешиваются к потолку, посредством резьбовых шпилек и потолочных подвесов.

Проволочные аксессуары North Aurora изготавливаются из стали марки 08 ПС, толщиной 1,5 - 2 мм, оцинкованной (метод Т.Сендзимира), предназначены для устройства трасс напряжением до 1000В. Прокладки информационных и силовых кабелей внутри сооружений и зданий.
Омега-профиль North Aurora ОП 400 используется для подвесов на шпильке и при напольно-настенном креплении проволочных лотков.

Пластина необходима для соединения листовых лотков "стык-в-стык " в случаях, когда лотки невозможно соединить методом "мама-папа". Подбирается под высоту лотков. Имеет два соединительных отверстия. Соединительные пластины GTO изготавливаются из стали (исполнение - "сталь, оцинкованная по методу Сендзимира"). Они применяются как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами. Пластина применяется с лотками высотой 50 мм.
Тип соединения - Винтовой разъем

Легкая консоль потолочная, DKC, FBA3020, осн.200 мм, толщина 2 мм

Легкая потолочная консоль DKC FBA3020 предназначена для монтажа проволочных кабельных лотков шириной до 200 мм. Изделие является монтажным аксессуаром системы F5 Combitech и используется для организации надежных подвесных и настенных кабельных трасс.

Конструкция консоли предусматривает безвинтовой монтаж проволочного лотка, что упрощает сборку кабеленесущей системы и сокращает время проведения монтажных работ. Максимально допустимая нагрузка составляет 80 кг, а несущая способность — 0,78 кН.

Консоль может крепиться к стене, потолку или использоваться совместно с монтажным профилем. Такое исполнение позволяет применять изделие при различных схемах прокладки кабеля в промышленных, коммерческих, административных, складских и технических помещениях.

Изделие изготовлено из оцинкованной стали толщиной 2 мм. Защитное покрытие нанесено горячим способом по методу Сендзимира, что обеспечивает устойчивость поверхности к коррозии и способствует длительному сроку эксплуатации кабеленесущей конструкции. Консоль также подходит для применения в системах с требованиями к сохранению целостности электрической цепи при пожаре.

Основные характеристики:

• Тип изделия: легкая потолочная консоль;
• Бренд: DKC;
• Артикул: FBA3020;
• Серия: F5 Combitech;
• Назначение: крепление проволочных кабельных лотков;
• Максимальная ширина лотка: 200 мм;
• Длина консоли: 200 мм;
• Высота консоли: 250 мм;
• Ширина: 41 мм;
• Толщина материала: 2 мм;
• Материал: сталь;
• Исполнение материала: оцинкованная сталь;
• Защитное покрытие: горячая оцинковка по методу Сендзимира;
• Цвет: светло-серый;
• Максимально допустимая нагрузка: 80 кг;
• Несущая способность: 0,78 кН;
• Тип монтажа лотка: безвинтовой;
• Способ установки: крепление к стене, потолку и/или в профиль;
• Подходит для обеспечения целостности цепи при пожаре: да;
• Совместимость: проволочные лотки DKC серии F5 Combitech.

Преимущества:

• Быстрый безвинтовой монтаж проволочного лотка;
• Подходит для лотков шириной до 200 мм;
• Допустимая нагрузка до 80 кг;
• Возможность потолочного и настенного монтажа;
• Прочная конструкция из стали толщиной 2 мм;
• Коррозионностойкое цинковое покрытие по методу Сендзимира;
• Полная совместимость с системой проволочных лотков DKC F5 Combitech;
• Подходит для применения в огнестойких кабельных системах.

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Крепление ТМ предназначено для фиксации к стене при вертикальном или напольном монтаже лотков. Скоба расчитана на лоток шириной до 100 мм.

Крышка на ответвитель DPT легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка – при этом кабель оказывается надежно защищен от повреждений и неблагоприятных условий. При необходимости можно на время снять ее для доступа к кабелю – для этого не требуется специальных инструментов. Исполнение – "сталь, оцинкованная по методу Сендзимира". Ширина – 100 мм. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа.

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Длина – 330 мм, ширина – 200 мм. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа.
