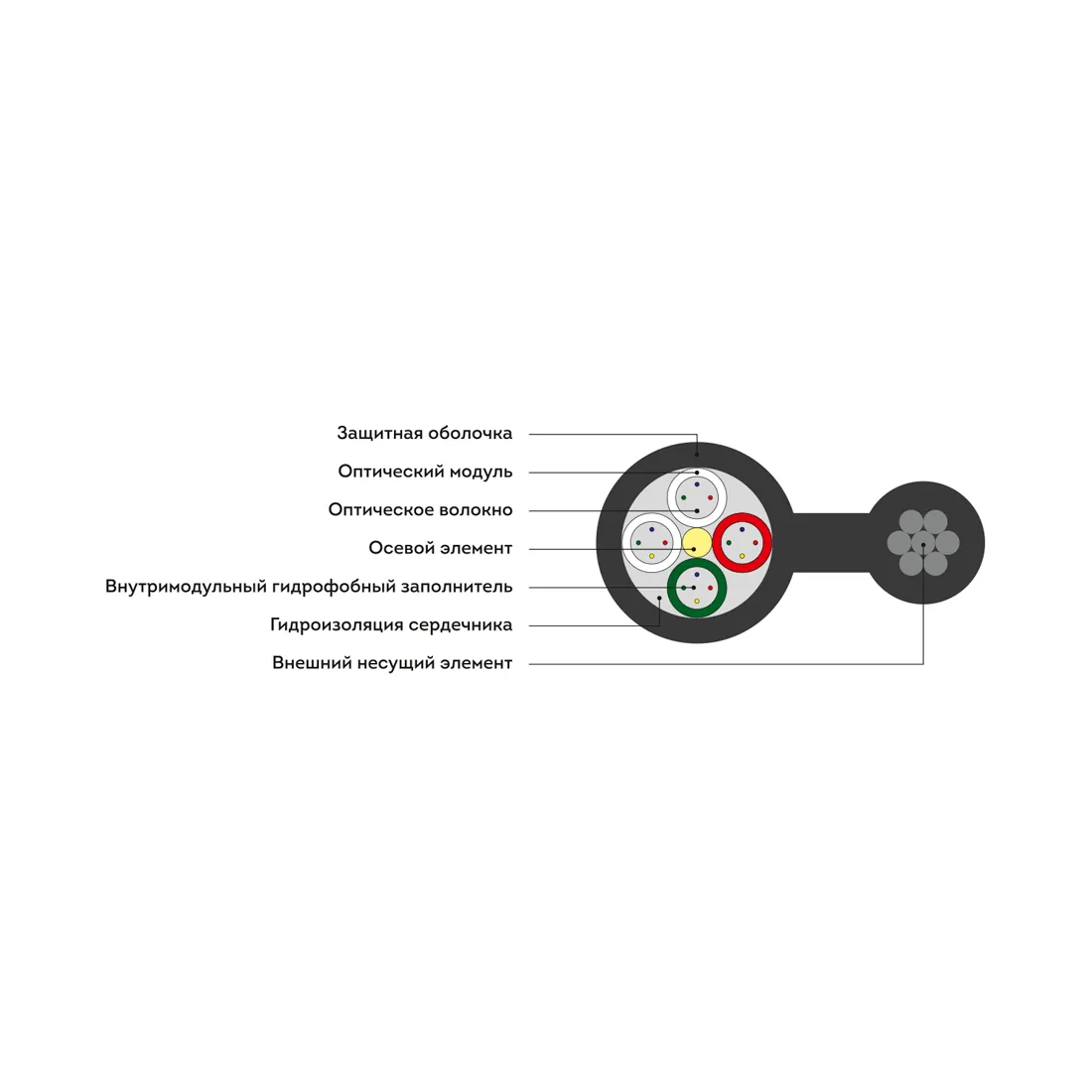

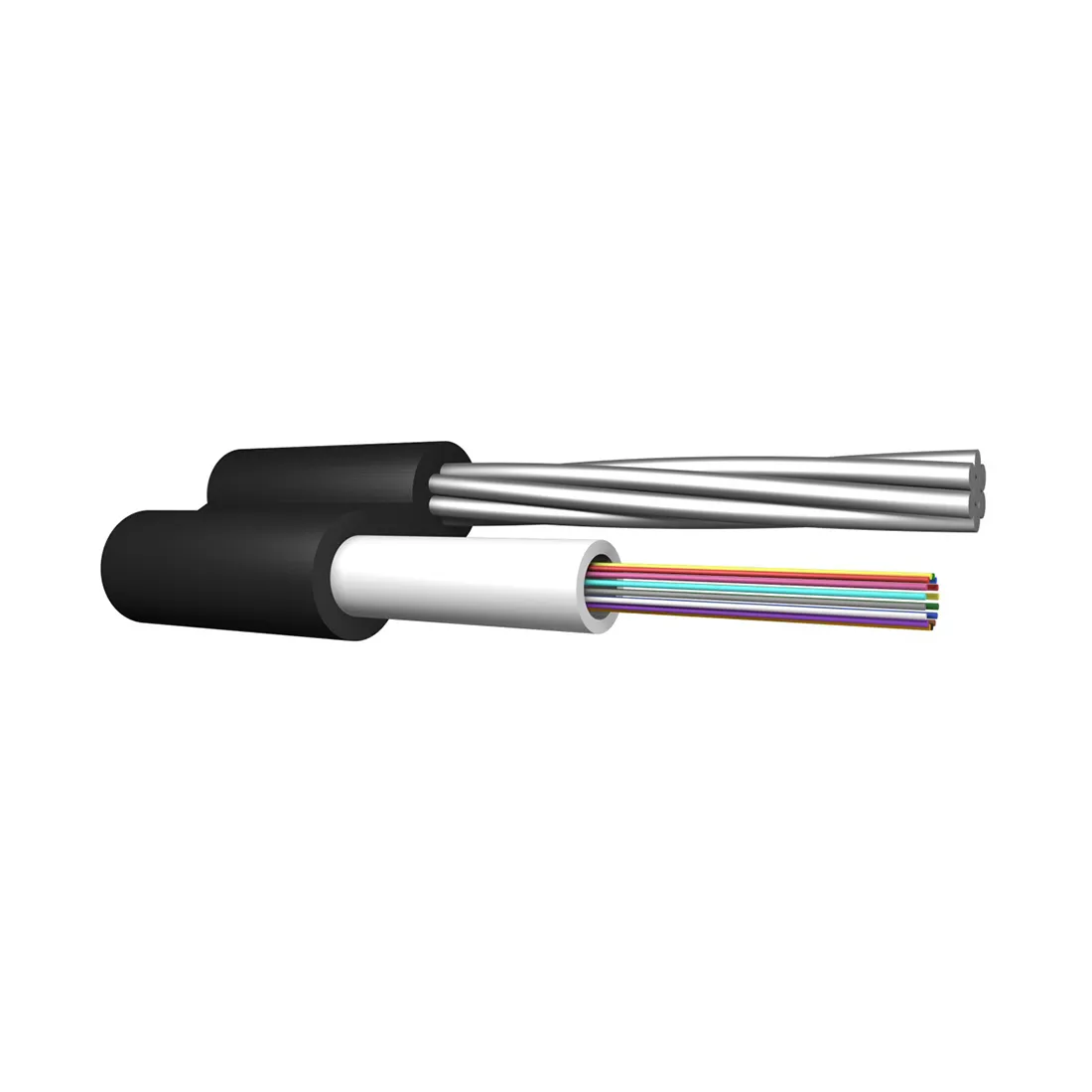

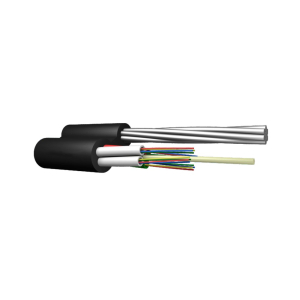

Кабель оптоволоконный ИК/Т-Т-А4-6.0 кН

Маркировочные бирки предназначены для идентификация кабеля. Материал – полиэтилентерефталат (ПЭТ). Нанесение устойчивой к ультрафиолету маркировки термотрансферным принтером "MarkTC Plus", перманентным маркером. Для хомута шириной до 10 мм. Форма бирки - круг. Размер бирки/диаметр - 55 мм.

Характеристики
Способ монтажа-Подвешивание
Цвет-Белый
Ширина, мм-55
Модель/исполнение-В виде карты/листа
Длина, мм-55
Материал-Пластик

Назначение:
Оптический кабель типа ИКД2Тнг(A)-HF-О…, изготавливаемый по ТУ 3587-005-66254127-2014. Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.

Описание конструкции:
Несущий силовой элемент – стеклопластиковый пруток D=1 мм .
Усиливающий элементы - стеклопластиковый пруток D=0,5 мм.
Наружная полимерная оболочка из материала не распространяющего горения класса "А" не выделяющего галогенов. (LSZH).

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 30 до +70 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 30 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 0,1кН.
Статическое растягивающее усилие - 0,5 кН.
Раздавливающее усилие - 0,2 кН/см.
Удар - 2 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 20,5 кг .
Строительная длина - 2 км .
Наружный диаметр/габариты - 2/5,1 мм.
Стандарт оптического волокна - G.657.A1.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Назначение:
Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Назначение:
Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог.
Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок.
Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из:
Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток.
Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации.
Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки.
Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена.
Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации.
Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности.
Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий.
Преимущества и особенности оптики для кабельной канализации
К достоинствам изделия относится:
Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях.
Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника.
Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам.
Описание конструкции:
Сердечник - центральная трубка (ОМ).
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2,2 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 64 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 7,4 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

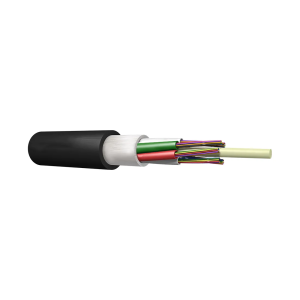

Назначение:
Оптический кабель типа ОКЛм…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняются гидрофобным заполнителем. Поверх ленточной брони накладывается полиэтилен высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующей материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.

Распределительная коробка А-Оптик, FTTH-FD211-24 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-24 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 24 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-330 × 275 × 100
Вес, кг -16,5
КОМПЛЕКТАЦИЯ
24 адаптеров SC/APC SM Simplex
24 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 10 мм. Вес какссеты 3,22 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, трубя, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 20 мм. Вес какссеты 5,3 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.
